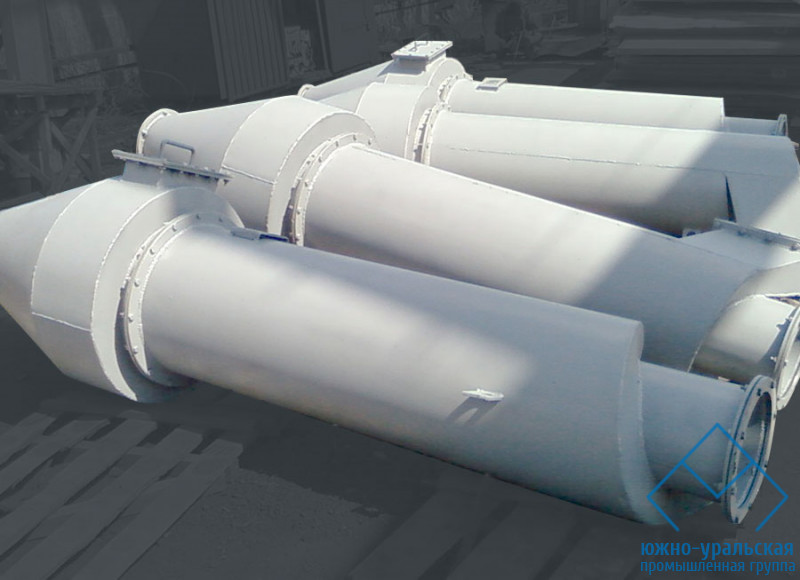

Пылеуловители ВЗП и ВЗП-М применяются для очистки пылевоздушной смеси, из аспирационных систем и пневматического транспорта, от фракций со средней и мелкой дисперсией. Применяются в горно-обогатительной и строительной отраслях.
Особенностью данного типа циклонов является возникновение встречных закрученных потоков газопылевой смеси. ВЗП-М обеспечивает более высокую эффективность очистки от мелкодисперсных частиц.
Основными составными частями циклонов ВЗП и ВЗП-М являются:
- входные патрубки в форме улитки;
- цилиндрический корпус;
- конусообразная часть циклона;
- выхлопная труба.
Центробежная сепарация запыленного воздуха осуществляется за счет подачи в корпус циклона двух направленных потоков, через тангенциальные завихрители, сверху и снизу. Проходя сквозь них потоки приобретают спиралевидное движение направленное в одну сторону во встречном направлении. Мелкие фракции содержащиеся в потоке, под воздействием инерции вылетают к внутренней стенке корпуса. Нисходящий поток направленный вниз и идущий сверху, через кольцевую щель выносит частицы в бункер или пылеуловитель. Освобожденный воздух выводится через выхлопную трубу.
Эффективность очистки пылевоздушного потока достигает 98%, при скорости потока от 18 до 19 м/с. При этом сопротивление циклона находится в диапазоне от 1100 до 1600 Па.
Для очистки пылевоздушной смеси с высокой абразивностью, тангенциальные завихрители изготавливаются из низколегированной стали.
Типоразмер |
Производительность по воздуху м3/час |
Основные размеры, мм |
D |
D1 |
H |
a x b |
a1 x b1 |
Масса, кг не более |
ВЗП-200 |
750 |
200 |
300 |
1140 |
132 х 52 |
100 х 42 |
50 |
ВЗП-300 |
1 700 |
300 |
450 |
1710 |
198 х 78 |
150 х 63 |
80 |
ВЗП-400 |
3 000 |
400 |
600 |
2280 |
264 х 104 |
200 х 84 |
160 |
ВЗП-450 |
3 800 |
450 |
675 |
2565 |
297 х 117 |
225 х 95 |
240 |
ВЗП-600 |
6 750 |
600 |
900 |
3420 |
396 х 156 |
300 х 125 |
410 |
ВЗП-800 |
12 000 |
800 |
1200 |
4560 |
520 х 208 |
400 х 170 |
740 |
ВЗП-1000 |
18 700 |
1000 |
1500 |
5700 |
660 х 260 |
500 х 210 |
1000 |
ВЗП-1200 |
27 000 |
1200 |
1800 |
6840 |
790 х 310 |
600 х 250 |
1500 |
ВЗП-1300 |
32 000 |
1300 |
1950 |
7410 |
858 х 338 |
650 х 273 |
2000 |
