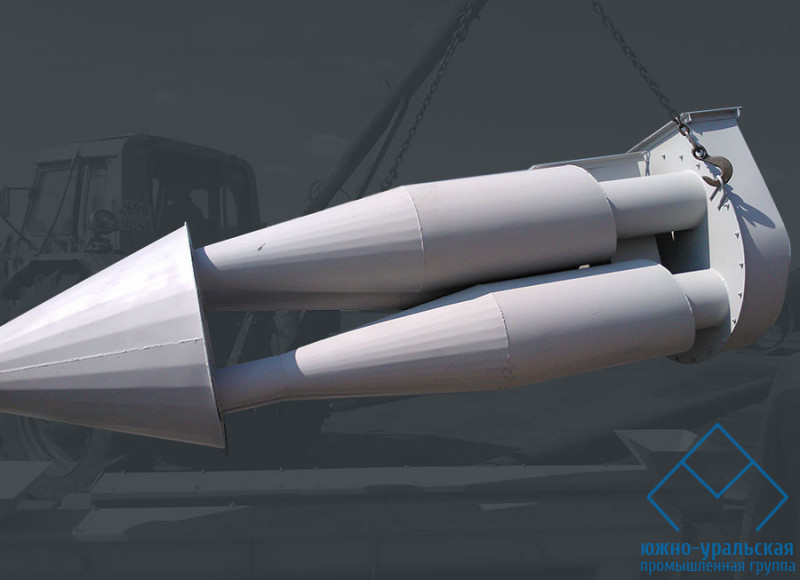

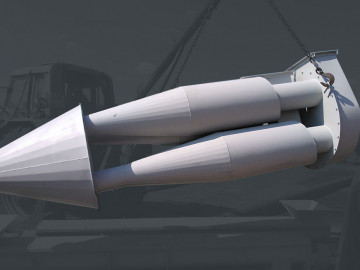

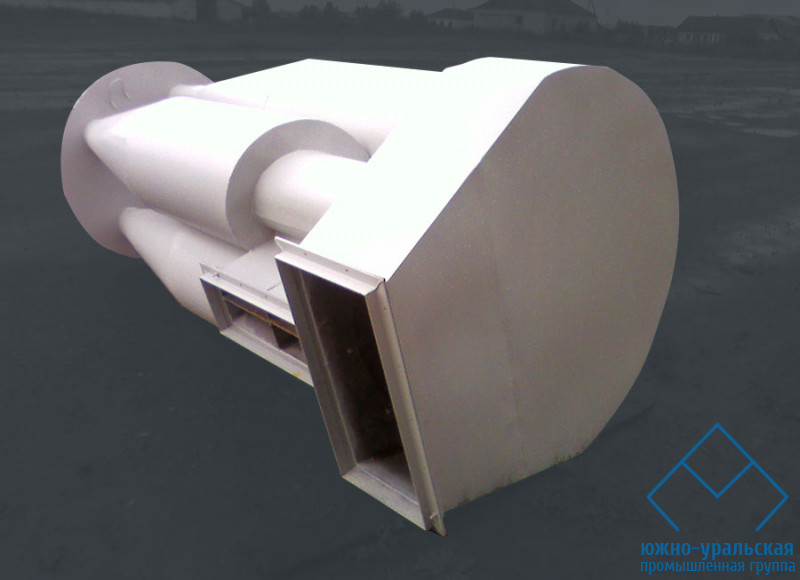

Батарейный шлюзовой циклон 4БЦШ применяется для отделения среднедисперсионных пылей от воздушного потока из систем пневматического транспортирования и аспирационных систем. Широко используются в сельскохозяйственной и пищевой отраслях, на перерабатывающих комбинатах, зерна, крупы, комбикормов, а также на предприятиях пищевой отрасли.
В принципе своей работы лежит гравитационная и инерционная силы. Пылевоздушная смесь попадает через входную улитку в корпус циклона. Воздушный поток приобретает вращательное движение, а благодаря центробежной инерции частицы отбрасываются на внутренние стенки цилиндрического корпуса. Затем перемещаются (под воздействием гравитации) в конусообразную его часть и осыпаются в разгрузочный бункер или пылесборник. Освобожденный пылевой поток выходит через выхлопную трубу, отвод его осуществляется вверх или в бок.
Циклон 4 БЦШ используется в групповом исполнении, и располагается в два ряда, при этом степень очистки пылевого потока достигает 98,5 %. Оптимальная скорость подачи газопылевого потока от 16 до 18 м/с.
Техническая характеристика 4БЦШ
| Типоразмер |
Q, м3/ч |
Размеры, мм |
Масса, кг |
| V=16м/с |
V=16м/с |
D вн |
L |
B |
H |
| 4 БЦШ - 200 |
1060 |
1190 |
200 |
670 |
610 |
2270 |
248 |
| 4 БЦШ - 225 |
1350 |
1520 |
225 |
670 |
610 |
2390 |
262 |
| 4 БЦШ - 250 |
1670 |
1880 |
250 |
740 |
680 |
2650 |
285 |
| 4 БЦШ - 275 |
2030 |
2280 |
275 |
740 |
680 |
2770 |
295 |
| 4 БЦШ - 300 |
2420 |
2720 |
300 |
890 |
830 |
2995 |
392 |
| 4 БЦШ - 350 |
3220 |
3630 |
350 |
890 |
830 |
3230 |
425 |
| 4 БЦШ - 400 |
4240 |
4770 |
400 |
1097 |
1044 |
3850 |
511 |
| 4 БЦШ - 450 |
5390 |
6060 |
450 |
1097 |
1044 |
4090 |
532 |
| 4 БЦШ - 500 |
6680 |
7520 |
500 |
1296 |
1242 |
4520 |
630 |
| 4 БЦШ - 550 |
8110 |
9120 |
550 |
1296 |
1242 |
4760 |
679 |
