Для обеспечения работы пневмотранспорта древесных материалов (пыль, стружка, щепки и др.), в деревоперерабатывающей промышленности используются циклоны ОЭКДМ.
Благодаря своему усовершенствованному конструктивному исполнению они позволяют существенно увеличить коэффициент очистки. Остаточная запыленность для крупной фракции переработанной древесины (опилки, стружки) составляет до 30 мг/м3, а для мелкофракционных составляющих (при шлифовании) – до 100 мг/м3.
Для обеспечения эффективной работы ОЭКДМ необходимо герметично соединять с бункером, который обеспечит необходимую емкость, позволяющую вместить суточное накопление отходов (до 35 м3). В зависимости от технологической необходимости циклоны изготавливаются правого и левого исполнения. Для обеспечения слива воды, образовывающейся от попадания влаги в циклон, предусмотрена трубка слива.

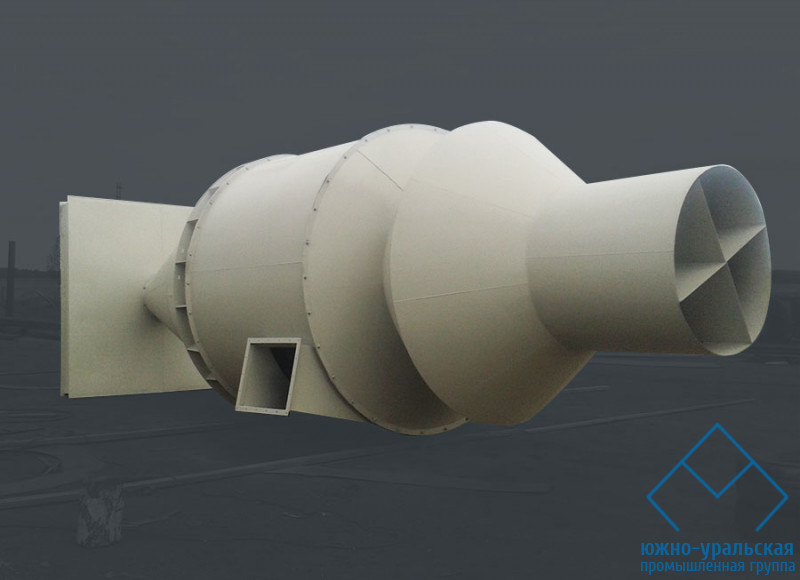

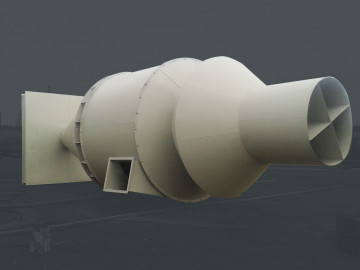

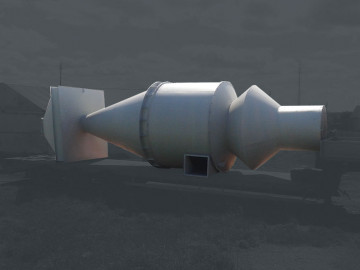

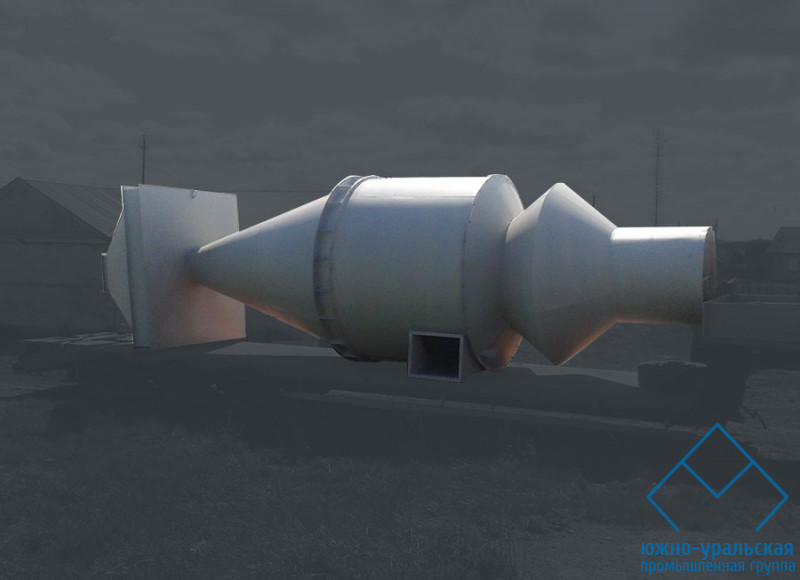

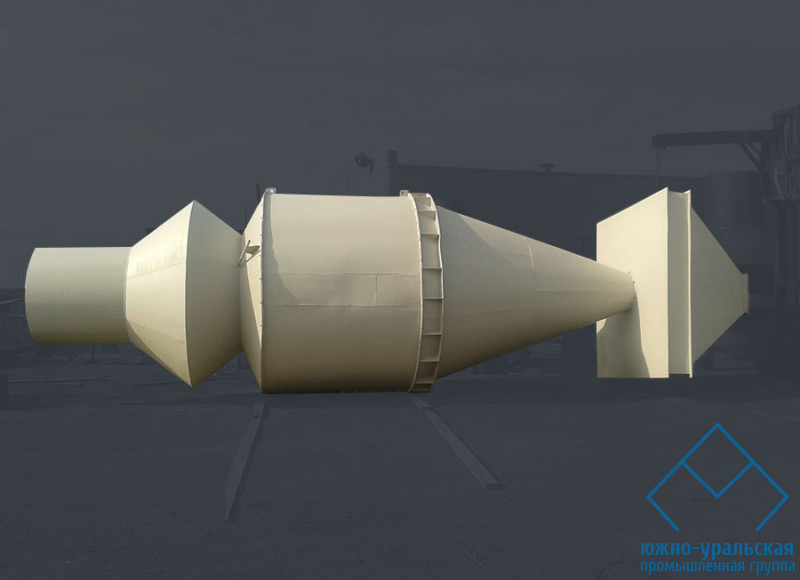

Циклон изготовлен из нержавеющего черного металла, швы проварены сплошным способом. Патрубки оснащены фланцами для подсоединения воздуховодов. Оптимальная скорость воздушного потока на входном патрубке составляет от 14 до 18 м/с. Вентилятор может устанавливаться как перед циклоном, так и после него.
Технические характеристики
| Наименование |
Производительность по воздуху м3/ч от |
Производительность по воздуху м3/ч до |
Диаметр, мм |
Высота, мм |
Масса, кг |
| ОЭКДМ К-8 |
1900 |
2300 |
800 |
2450 |
76 |
| ОЭКДМ К-10 |
2700 |
3300 |
1000 |
3115 |
170 |
| ОЭКДМ К-12 |
3860 |
4730 |
1200 |
3780 |
263 |
| ОЭКДМ К-14 |
5520 |
6750 |
1400 |
4315 |
363 |
| ОЭКДМ К-16 |
6200 |
8000 |
1600 |
4915 |
473 |
| ОЭКДМ К-18 |
8000 |
10500 |
1800 |
5565 |
629 |
| ОЭКДМ К-20 |
9800 |
12900 |
2000 |
6150 |
1060 |
| ОЭКДМ К-22 |
11600 |
15200 |
2200 |
6505 |
1280 |
| ОЭКДМ К-24 |
14100 |
18550 |
2400 |
7295 |
1350 |
| ОЭКДМ К-30 |
22150 |
28500 |
3000 |
9160 |
1650 |
