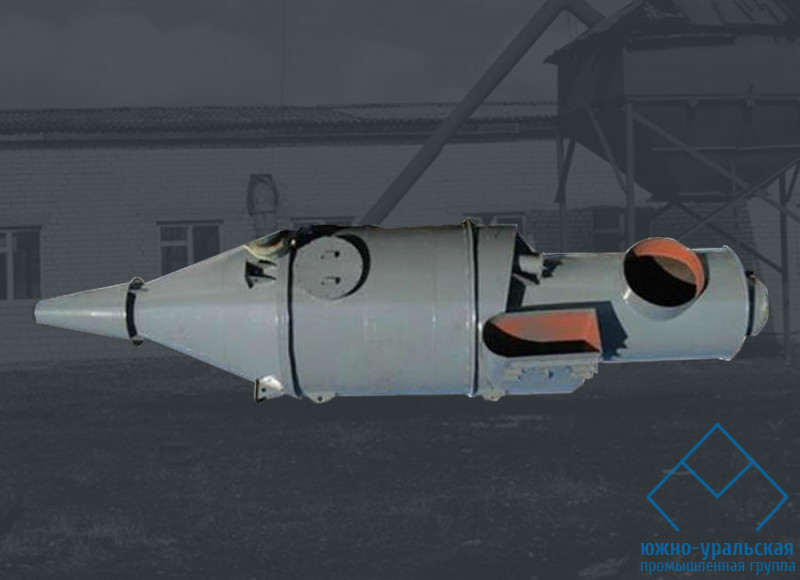

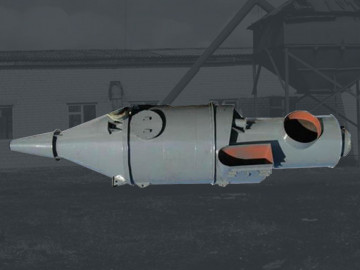

Пылевой циклон ЦП-2 предназначен для очистки пылевоздушной смеси от продуктов переработки. Широкое распространение данного типа циклонов нашло в металлургической и химической отраслях, изготовлении строительных материалов, а также в системах генерации электроэнергии использующих твердое топливо. ЦП-2 устанавливают после систем предварительной просушки, измельчения топлива.
ЦП-2 изготовлен из следующих составных частей:
- входного патрубка;
- корпуса;
- конусообразная часть циклона;
- бункера;
- выходного патрубка.
Принцип работы – инерционно-гравитационный. Пылевоздушная смесь поступает во входной патрубок, раскручивается по стенкам циклона, ускоряется в конусообразной его части, мелкофракционные частицы по стенкам выпадают в бункер, а очищенный воздух выходит через патрубок.
Циклоны изготавливаются с левым и правым вращением пылегазового потока, в зависимости от необходимости. При использовании ЦП-2 для очистки воздуха от взрывоопасной пыли, применяются бункеры малых размеров.
Технические характеристики
| Наименование |
Производительность по воздуху м3/ч от: |
Диаметр, мм |
Высота, мм |
Масса, кг |
| ЦП-2-1400 |
17000-24000 |
1400 |
6129 |
1059 |
| ЦП-2-1600 |
24000-32000 |
1600 |
6980 |
1378 |
| ЦП-2-1800 |
32000-38000 |
1800 |
7903 |
1755 |
| ЦП-2-2000 |
38000-51000 |
2000 |
8981 |
2660 |
| ЦП-2-2360 |
51000-61000 |
2360 |
10486 |
3665 |
| ЦП-2-2500 |
61000-73000 |
2500 |
11215 |
4152 |
