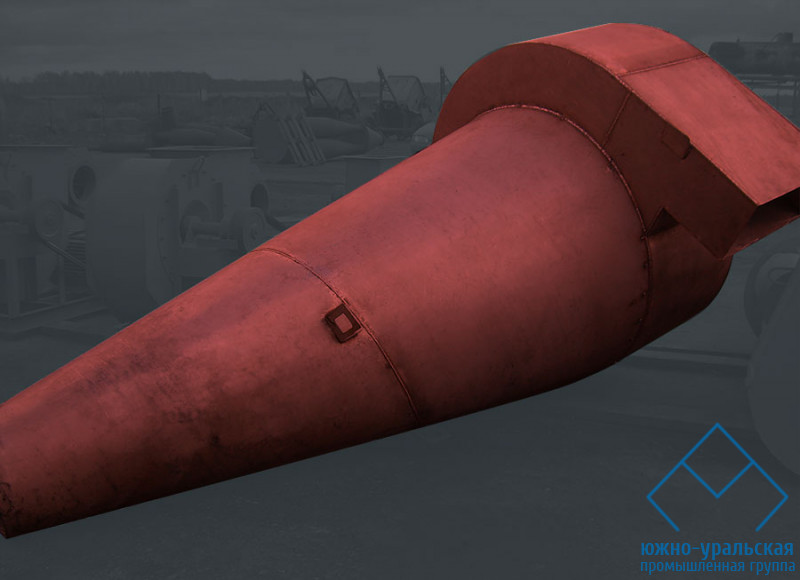

Циклон СДК ЦН 33 предназначен для высокой степени очистки пылевоздушного потока, от сильнослипающихся волокнистых составляющих пыли с величиной 5-6 мкм, которые образуются в различных технологических процессах. Применяются в химической отрасли, металлургии, и другой промышленности. Широко используются в производстве и транспортировке технического углерода.
При работе циклона, пылевой поток (допустимая запыленность составляет 1000 г/м3) заходит во входной патрубок с оптимальной скоростью 2 м/сек. Завихритель (в зависимости от исполнения, левый или правый) закручивает воздушную смесь в необходимом направлении, при этом она набирает скорость по мере продвижения к пылевому бункеру. Составляющие пыли отбрасываются на стенки удлиненного конусообразного корпуса и осыпается в пылесборник. Максимальное рабочее давление циклона – 1500 Па. Эффективность очистки технологических газов, циклоном типа СК-ЦН-33 составляет от 75% до 98%, при величине фракции пыли 10 мкм. Рабочая температура циклона должна быть не более плюс 250°С.
При производстве циклона СК-ЦН-33 для очистки воздушной смеси от пыли с высокой абразивностью, применяется высокопрочный металл с толщиной 3 мм.
Наименование |
Производительность по воздуху м3/ч |
Высота, мм |
Диаметр, мм |
a, мм |
b, мм |
Масса, кг |
Циклон СДК-ЦН33-400 |
1100 |
1538 |
400 |
106 |
214 |
46 |
Циклон СДК-ЦН33-500 |
1800 |
1923 |
500 |
132 |
267 |
71 |
Циклон СДК-ЦН33-600 |
2500 |
2286 |
600 |
158 |
321 |
102 |
Циклон СДК-ЦН33-700 |
3500 |
2660 |
700 |
185 |
375 |
138 |
Циклон СДК-ЦН33-800 |
4500 |
3033 |
800 |
211 |
428 |
180 |
Циклон СДК-ЦН33-900 |
5700 |
3397 |
900 |
238 |
482 |
226 |
Циклон СДК-ЦН33-1000 |
7100 |
3761 |
1000 |
264 |
535 |
278 |
Циклон СДК-ЦН33-1200 |
10200 |
4488 |
1200 |
317 |
642 |
399 |
Циклон СДК-ЦН33-1400 |
13800 |
5235 |
1400 |
370 |
749 |
543 |
Ц иклонСДК-ЦН33-1600 |
18100 |
5982 |
1600 |
422 |
856 |
709 |
Циклон СДК-ЦН33-1800 |
22900 |
6731 |
1800 |
475 |
963 |
897 |
Циклон СДК-ЦН33-2000 |
28300 |
7478 |
2000 |
528 |
1070 |
1107 |
Циклон СДК-ЦН33-2400 |
40700 |
8972 |
2400 |
634 |
1284 |
1594 |
Циклон СДК-ЦН33-3000 |
63600 |
11215 |
3000 |
792 |
1605 |
2490 |
