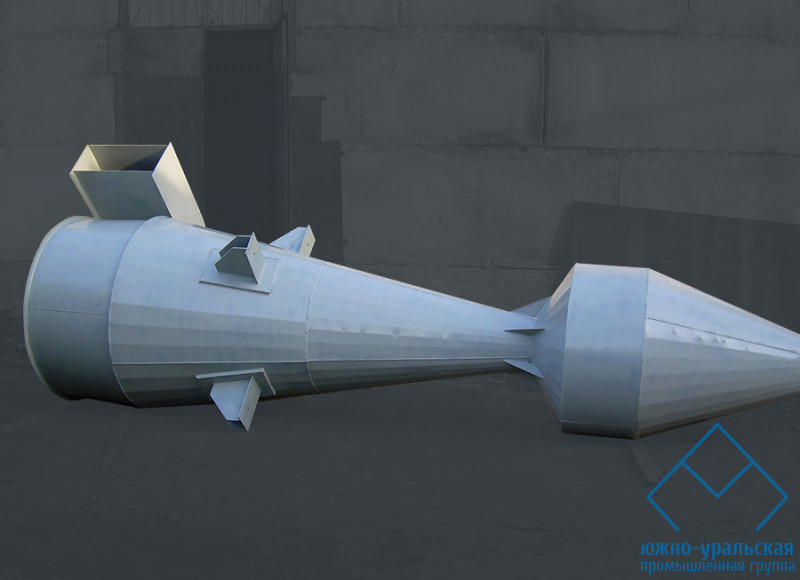

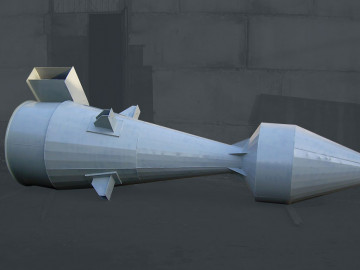

Циклон СК-ЦН-34

Циклон СК ЦН 34 предназначен для очистки от абразивных и сильнослипающихся составляющих пылевоздушного потока. Отличается высокой эффективностью очистки, а конструктивно – удлиненной конусообразной частью и спиралеобразным входным патрубком. Применяется в химической промышленности (для производства углерода – сажи), широко распространен в системах пневматического транспорта и уборки, дрожжевых производствах, котельнях и др.

Циклон СК ЦН 34 изготавливается из высокопрочного антикорозийного черного металла (толщиной 3 мм), а для пищевой промышленности из нержавеющей стали. С левым и правым направлением вращения входящего потока, направление которого обеспечивает завихритель типа улитка. Данный циклон имеет наиболее высокий сопротивления очищаемого воздуха, что приводит к резкому падению давления в его корпусе.

Принцип работы центробежно-гравитационный. Во входной патрубок поступает пылевоздушный поток, завихритель придает ему направление движения, при этом скорость потока в конусе увеличивается с продвижением составляющих мелких фракций к бункеру циклона. Частицы пыли прижимаются благодаря инерции к стенкам и осыпаются вниз, а очищенный воздух направляется вверх, и выходит через выхлопную трубу. Данный тип циклона имеет высокую производительность и может очистить от пыли производственное помещение объемом до 120000м³.

Основные типоразмеры циклона СК ЦН 34
