Циклон СЦН 40

Оборудование под заказ
Отдельно не поставляется
Цена после расчета оборудования
Сделать заявку или получить консультацию:
8 (351) 517-27-57 (Челябинск)
Заказать звонок
Запрос на расчет Циклона
или
Купить Циклон СЦН 40

Для очистки воздушного потока от мелкодисперсных составляющих применяется циклон типа СЦН-40. Широкое применение на предприятиях территории стран СНГ обеспечили:

- высокая эффективность (до 95% для фракций размером менее 10 мкм);

- надежность (забивается крайне редко);

- длительное время эксплуатации;

- низкая затратность при обслуживании.

Циклоны СЦН-40 обеспечивают очистку пылевоздушной смеси от мелких фракций, образующихся в различных технологических процессах (шлифовке, агломерации, аспирации и др.) в металлургии, энергетике, химической, тяжелой, пищевой и других отраслях промышленностей.

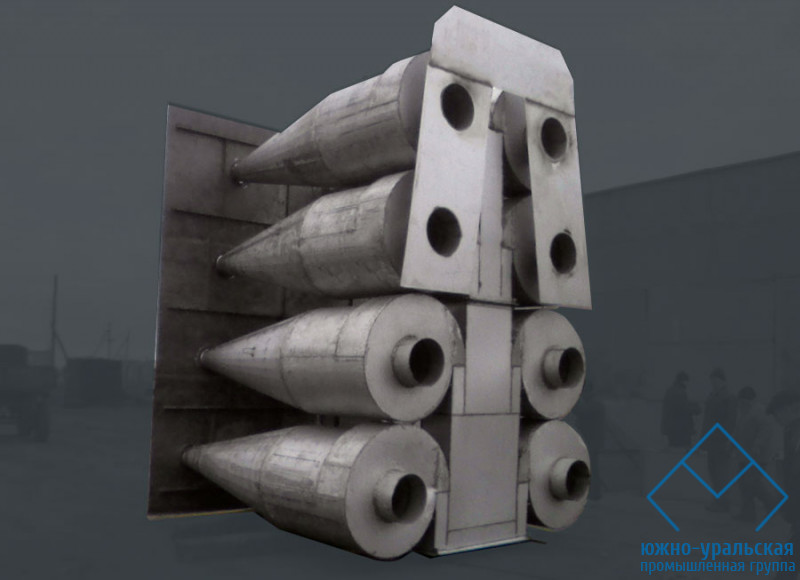

Принципиально работа циклона СЦН-40 заключается в использовании силы инерции и гравитации. Через входной патрубок поступает пылевоздушная смесь со скоростью от 16 до 24 м/с. Неочищенный поток воздуха закручивается по спирали (правой или левой, в зависимости от исполнения циклона). Мелкодисперсные частицы пыли, благодаря образованию центробежной силы отбрасываются к стенкам корпуса циклона и падают (сила гравитации) в бункер для сбора пыли. Через выхлопную трубу выходит очищенный поток воздуха. Для создания батареи, циклоны (2, 4, 6, 8, 10 шт.) объединяются с помощью переходников из стали.

Для предприятий пищевой промышленности циклоны СЦН-40 производятся из нержавеющей стали, для других производств из черных металлов с лакокрасочным покрытием. Для очистки от абразивных частиц, при производстве циклонов используется металл толщиной 3 мм.

Циклон одиночного исполнения.

Типоразмеры одиночного циклона СЦН-40

Наименование Производительность по воздуху м3/ч Диаметр, мм Высота, мм а, мм b, мм Масса, кг
Циклон СЦН-40-300 330-480 300 1210 100 48 33
Циклон СЦН-40-400 590-860 400 1580 125 62 40
Циклон СЦН-40-500 920-1340 500 1940 150 73 46
Циклон СЦН-40-600 1320-1930 600 2293 200 98 57
Циклон СЦН-40-700 1800-2630 700 2642 250 123 69
Циклон СЦН-40-800 2350-3435 800 3014 300 148 85
Циклон СЦН-40-900 2975-4350 900 3377 350 173 108
Циклон СЦН-40-1000 3670-5370 1000 3762 400 198 139
Циклон СЦН-40-1100 4475-6500 1200 4098 450 223 178
Циклон СЦН-40-1200 5290-7730 1000 4468 500 248 139

Циклон группового исполнения.

Типоразмеры группового исполнения (из 4х штук) циклона СЦН-40

Наименование Производительность по воздуху м3/ч Диаметр, мм Высота, мм Ширина, мм Масса, кг
Циклон СЦН-40-300х4 1630-1930 300 1210 920 200
Циклон СЦН-40-400х4 2890-3430 400 1580 1150 360
Циклон СЦН-40-500х4 4520-5370 500 1940 1440 570
Циклон СЦН-40-600х4 6500-7730 600 2293 1680 1000
Циклон СЦН-40-700х4 8950-10630 700 2642 1920 1380
Циклон СЦН-40-800х4 11570-13740 800 3014 2140 1880
Циклон СЦН-40-900х4 14650-17400 900 3377 2412 2350
Циклон СЦН-40-1000х4 18100-21480 1000 3762 2662 2980
Циклон СЦН-40-1100х4 21900-26000 1200 4098 2902 4880
Циклон СЦН-40-1200х4 25880-30730 1000 4468 3165 5770
