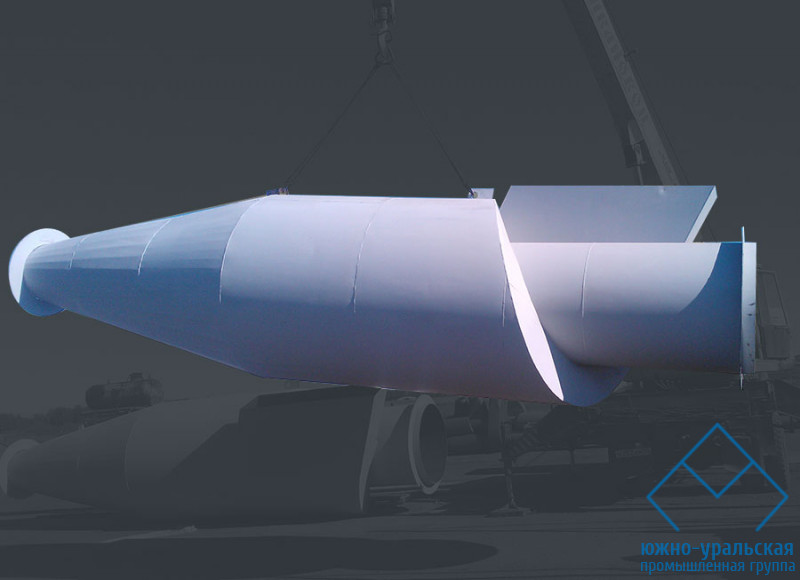

Циклон ЦН-24 характеризуется высокой производительностью. Применяется для очистки пылевоздушных потоков от крупных фракций твердых пылевых веществ, размером более 20 мкм. Применяется для грубой очистки отходящих газов при производстве строительных смесей и материалов, деревообработке и других отраслях промышленности где обусловлено их применение. Рекомендуется применять данный тип циклонов с другими пылеочистителями для приведения очищаемого потока в соответствие с экологическими нормами.
Конструктивная простота, надежность и длительное время в эксплуатации сделали циклон ЦН-24 востребованным на рынке. Основные отличия модификаций данного циклона заключаются в габаритах и производительности. Применение циклонов ЦН-24 для очистки пылевоздушной смеси от слипающейся пыли, волокнистых фракций, газов с возможностью конденсации влаги не эффективно. Рекомендуемая скорость потока – 4,5 м/с, при температуре не более 400°С, при этом максимальное давление в циклоне должно быть не более 0,7 МПа. При данных показателях циклон ЦН-24 обеспечивает эффективность очистки до 98 % фракций размером 90 мкм, и до 90 % с размером до 25 мкм (плотность входного пылевого потока для данных показателей – 2,1 кг/м3). При увеличении диаметра циклона, эффективность очистки снижается.
Типоразмеры циклона ЦН-24
Наименование циклона |
Производительность м3/час при V=3,5 |
Основные размеры мм. |
D |
H |
a x b |
ЦН-24-400 |
2 000 |
400 |
1704 |
444 х 80 |
ЦН-24-500 |
3 200 |
500 |
2130 |
555 х 100 |
ЦН-24-600 |
4 600 |
600 |
2556 |
666 х 120 |
ЦН-24-700 |
6 200 |
700 |
2982 |
777 х140 |
ЦН-24-800 |
8 100 |
800 |
3408 |
888 х 160 |
ЦН-24-900 |
10 300 |
900 |
3834 |
999 х 160 |
ЦН-24-1000 |
12 700 |
1000 |
4260 |
1110 х 200 |
ЦН-24-1200 |
18 300 |
1200 |
5112 |
1332 х 240 |
ЦН-24-1400 |
25 000 |
1400 |
5964 |
1554 х 280 |
ЦН-24-1600 |
32 600 |
1600 |
6816 |
1776 х 320 |
ЦН-24-1800 |
41 200 |
1800 |
7668 |
1998 х 360 |
ЦН-24-2000 |
50 900 |
2000 |
8520 |
2220 х 400 |
ЦН-24-2400 |
73 200 |
2400 |
10224 |
2664 х 480 |
ЦН-24-3000 |
114 400 |
3000 |
12780 |
3330 х 600 |
