Циклон ЦН 11

Циклон ЦН-11 применяется для очистки газовоздушного потока от сухих твердых фракций: пыли, золы и других составляющих, возникающих при производстве в различных технологических процессах. Во время эксплуатации циклона ЦН-11 нужно избегать попадания в загрязненный поток воздуха волокнистой и слипающейся пыли, субстанций в капельно-жидком состоянии или веществ, образовывающих конденсат.

Циклоны типа ЦН-11 позволяют очищать воздух от крупных фракций пыли до 90%. В зависимости от необходимой производительности выбирается типоразмер циклона, при этом давление в циклоне должно быть от 0,7 до 1,2 кПа. Для повышения эффективности очистки пылевоздушной смеси допускается превышать давление 1,2 кПа, также необходимо учитывать общее давление образующееся с помощью вентиляционной установке. Уменьшение давления ниже чем 0,7 кПа, приводит к неэффективной очистке поступающего воздуха.

Циклоны ЦН-11 устанавливаются на линии всасывания (перед вентилятором). Эффективная составляющая циклона ЦН-11 при очистке газопылевой смеси от кварцевой составляющей (с размером фракции от 10 до 20 мкм) составляет 85 %. Допустимая запыленность для газовоздушного потока составляет от 250 до 1000 г/м³, при этом температура его не должна превышать 400°С.

Циклоны ЦН-11 изготавливаются в одиночном (с внутренним диаметром от 200 до 2000 мм) и групповом исполнении по 2, 4, 6 и 8 штук с одинаковым размером внутреннего диаметра от 300 до 900 мм.

Рекомендуемая скорость вхождения пылевоздушной смеси в патрубок циклона ЦН-11 составляет 3,5 м/с для обычных условий и 2,5 м/с для абразивных смесей.

Конструкция и основные составляющие циклона приведены на схеме 1

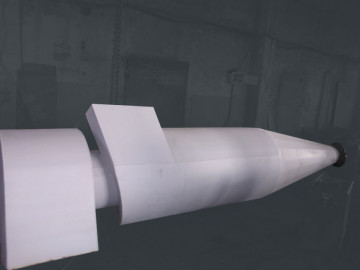

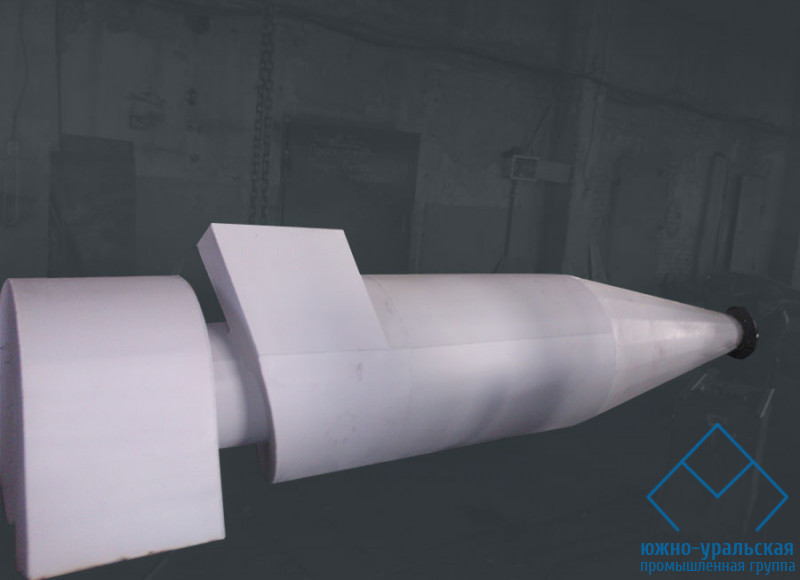

Циклон ЦН-11

Циклон ЦН-11 состоит из:

1. Конус (ускоритель воздушного потока).
2. Цилиндр.
3. Выхлопная труба (выход для очищенного воздуха).
4. Винтовая крышка (придает вращательное движение потоку).
5. Входной патрубок (вход для грязного воздуха).
6. Улитка (выход очищенного воздуха).
7. Опорный фланец.

Типоразмеры циклона ЦН-11
