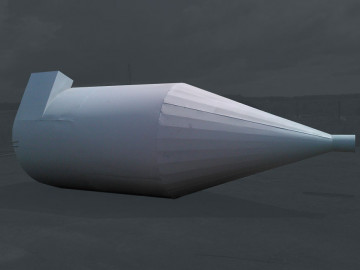

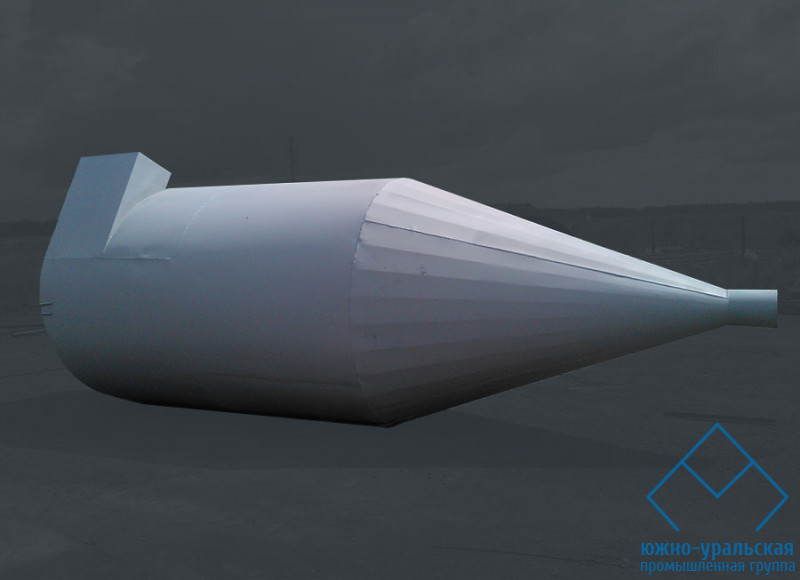

Циклон ЛИОТ применяется для очистки газовоздушного потока образующегося при различных технологических процессах, с мелкодисперсной пылью величиной до 10 мкм. Пыль должна быть: сухой и не волокнистой, без жидкой и капельных фаз составляющих пыли, без образования конденсата. Циклон производится в исполнениях с левым и правым направлением движения очищаемой газовоздушной смеси. Циклон ЛИОТ характеризуется высокой производительностью. Эффективно используется для очистки газовоздушной смеси от сухой и не слипающейся (размер фракции более 10 мкм) пыли.
Циклоны типа ЛИОТ допускается устанавливать на линию нагнетания (после вентиляционной установки) и на линию всасывания (перед вентиляционной установкой), при этом поток воздуха в циклон поступает через улитку.
Основные характеристики циклона ЛИОТ приведены в таблице 1.
Таблица 1
| Характеристика |
Ед. изм. |
Значение |
| Диаметр циклона |
мм |
От 550 до 1890 |
| Производительность |
м3/час |
От 1200 до 19200 |
| Эффективность очистки |
% |
До 90 |
| Рабочая среда – пыль |
мкм |
До 10 |
Таблица 2 – Типоразмеры циклона ЛИОТ
| Наименование |
Производительность по воздуху м3/ч |
Диаметр, мм |
Высота, мм |
Масса, кг |
| Циклон ЛИОТ №1 |
1200-1700 |
557 |
1745 |
63 |
| Циклон ЛИОТ №2 |
2500-3400 |
795 |
2470 |
120 |
| Циклон ЛИОТ №3 |
3900-5200 |
974 |
3010 |
213 |
| Циклон ЛИОТ №4 |
5000-6700 |
1119 |
3455 |
280 |
| Циклон ЛИОТ №5 |
6500-8000 |
1230 |
3650 |
364,5 |
| Циклон ЛИОТ №6 |
7100-9500 |
1330 |
3895 |
449 |
| Циклон ЛИОТ №7 |
8400-11200 |
1445 |
4180 |
518,5 |
| Циклон ЛИОТ №8 |
10300-13800 |
1600 |
4675 |
633 |
| Циклон ЛИОТ №9 |
12600-16800 |
1765 |
5160 |
805 |
| Циклон ЛИОТ №10 |
14400-19200 |
1890 |
5575 |
921 |
