Для очистки воздуха от производственной пыли используются аспирационные системы. Одной из установок для мокрой очистки газов служит скоростной промыватель СИОТ. Аппарат разработан Свердловским институтом охраны труда – СИОТ. Узел представляет циклон с конусом особой конструкции. Подающаяся в полость вода не сливается, а увлекается в воздушный восходящий поток, распыляется, очищая газовую смесь от взвешенных частиц. Устройство применяют при запылении меньше 5 г/м3 любыми ингредиентами, кроме волокнистых и цементных.

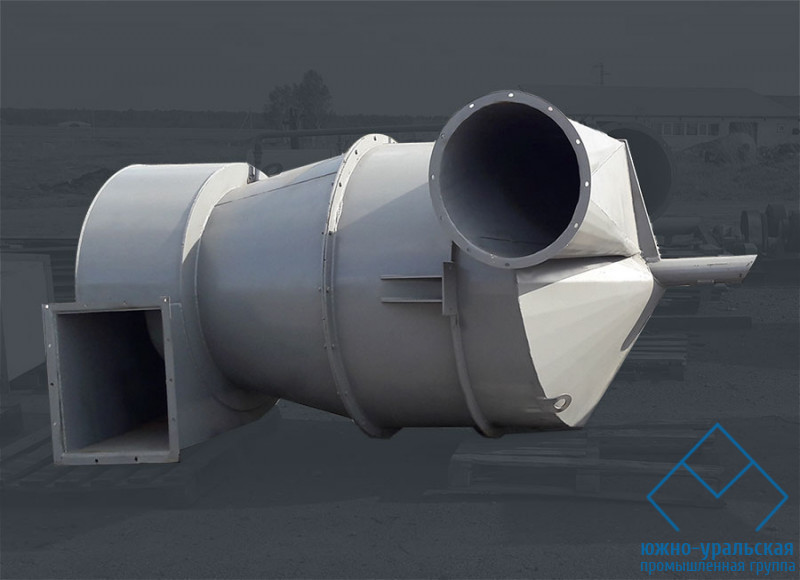

Скоростной промыватель СИОТ устройство
Узел состоит из цилиндрической и конической части корпуса с раскручивателем и системой подачи и распределения воды. Предусматривается лево и правостороннее исполнение, этим обеспечивается направление движения газа.
Циклон промыватель устанавливается перед вытяжным вентилятором, предупреждая зарастание камеры осадком. Допустимо использовать на входе сухую очистку, на выходе – скоростной промыватель СИОТ.
Принцип работы
Первая ступень очистки воздушной смеси происходит прямоточным пленочным способом – вода по распределительному кольцу попадает на стенки камеры и грязь стекает в винтовой конус. Внизу в отверстие подается воздух, увлекающий струю вверх, где она подхватывается входящим в циклон воздухом, распыляется, контактируя с воздухом. Грязь стекает в патрубок слива в виде пульпы, а вода может циркулировать многократно.
Производительность скоростного промывателя СИОТ зависит от соотношения основных размеров и гидравлического расчета аппарата. Определяющими являются:
- размеры патрубков;
- скорость поступления воздуха;
- расход воды.
Вывод очищенного газа производится через раскручиватель. Степень очистки составляет 90-95 %, зависит от скорости воздушного потока.
Типоразмер |
Производительность по воздуху, тыс. м3/час при скорости воздуха в входном патрубке |
Расход воды максимальный, м3/час |
Габаритные размеры |
Масса, кг |
Vo=14 м/с |
Vo=20 м/с |
Диаметр, мм |
Высота, мм |
СИОТ №5 |
12 |
17,5 |
2,0 |
1344 |
3170 |
755 |
СИОТ №6 |
17,5 |
25 |
2,8 |
1596 |
3660 |
1070 |
СИОТ №7 |
25 |
35 |
3,9 |
1896 |
4250 |
1440 |
СИОТ №8 |
35 |
50 |
5,5 |
2256 |
4970 |
2300 |
СИОТ №9 |
50 |
70 |
7,7 |
2688 |
5820 |
3150 |
СИОТ №10 |
70 |
100 |
11,0 |
3192 |
6820 |
4500 |
СИОТ №11 |
100 |
140 |
15,5 |
3792 |
8000 |
5950 |
СИОТ №12 |
140 |
200 |
22,0 |
4512 |
9430 |
8700 |
СИОТ №13 |
200 |
280 |
31,0 |
5400 |
11170 |
14030 |
Производитель скоростных промывателей СИОТ
«Южно-Уральская промышленная группа» специализируется на выпуске аспирационного оборудования. Здесь создаются циклоны правого и левого исполнения в точном соответствии техническим расчетам. Купить скоростной промыватель СИОТ № 5 - 13 в «ЮУПГ» можно по предварительному заказу. Специалисты компании помогут выбрать оборудование, в соответствии производительности системы. Напишите письмо о намерениях по адресу: sales@kep174.ru, позвоните +7 800 500 6331, для уточнения интересующих вопросов.
