В энергопредприятиях, где используются котлы на твердом, жидком и газообразном топливе часто устанавливают общий вертикальный дымоотвод на несколько агрегатов. В большинстве российских котельных ставят одноствольные дымовые трубы на растяжках. Конструкция может быть до 1000 мм в сечении, при высоте 44 м. В проекте изделия указывается расположение проушин под трос или проволоку, которыми выполняют натяжение и фиксирование трубы вертикально. Собирают вертикальный дымоход сваркой из вальцованных колец, на месте установки. Антикоррозийная защита выполняется битумным лаком. Цоколь или фундамент под основание трубы изготовить не трудно.
Стандартные дымовые трубы на растяжках

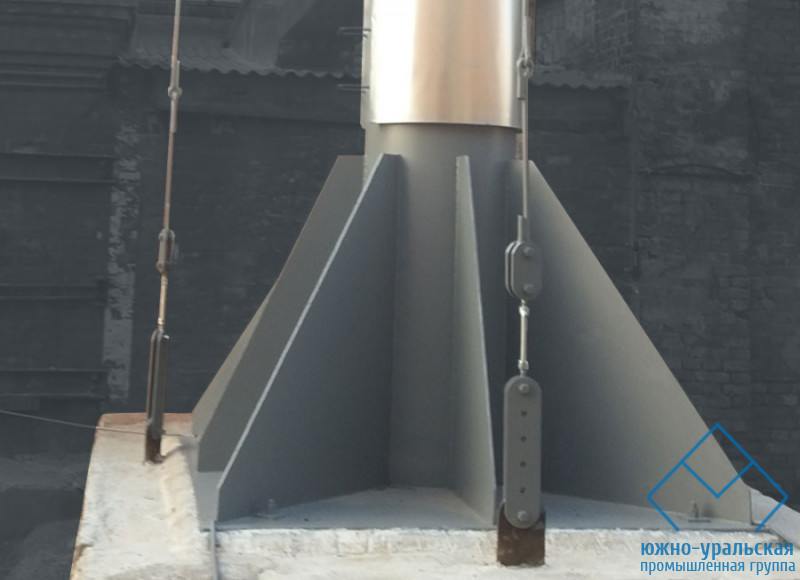

Расчет и проектирование дымохода ведется в соответствии СП 43.13330.2012, пришедшему на замену СНиП 2.09.03-85. Для изготовления модульных колец вальцовкой используется сталь толщиной 4-6 мм. В цоколь устанавливают стальную плиту толщиной 10-20 мм. Допустимо использовать ребра жесткости для придания устойчивости дымовой трубе на растяжках.

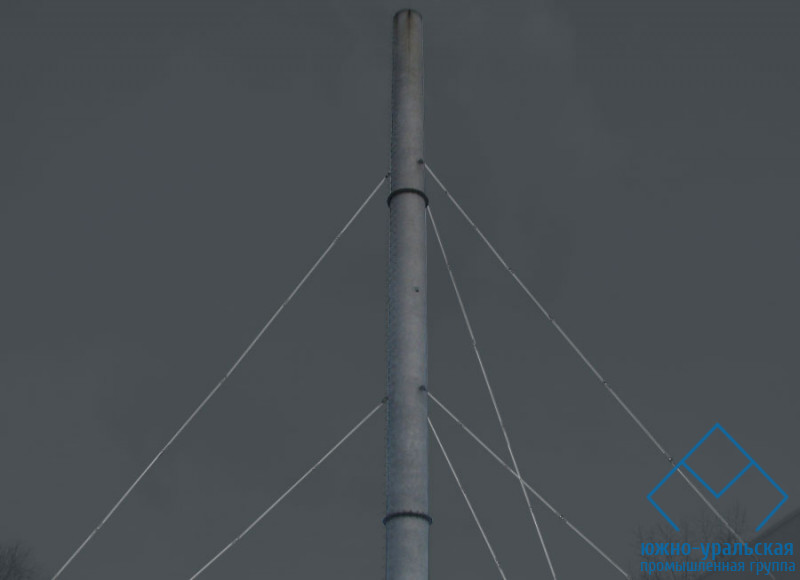

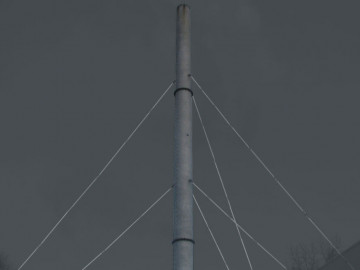

Натяжители представляют стальной трос или проволоку толщиной 16-20 мм. Гибкие отрезки крепят к трубе по окружности в 1 или 2 яруса. Расположение ярусов по высоте регламентировано стандартом. Важно, каждая натяжка должна находиться под углом 30 0 к трубе и крепиться к специальным конструкциям – быкам. После установки трубы по уровню, цоколь бетонируют.
Рекомендуемое соотношение длины и высоты трубы:
| Диаметр трубы, мм |
Высота трубы, м |
| 300 - 400 |
21 |
| 500 |
21 - 32 |
| 600 – 800 - 1000 |
32 - 44 |
Производство дымовых труб на растяжках в «ЮУПГ»
Предприятие имеет лицензию и оборудование для производства сегментов, из которых собирают дымовые трубы на растяжках. Для изготовления используют сталь повышенной прочности, способную принимать дымовые газы без разрушения в течение 10 лет.Нижняя обечайка изготавливается с наваренными ребрами жесткости из металла толщиной 8 мм. Проушины под растяжки предусмотрены на вальцованных кольцах по высоте, определенной в рабочих чертежах.
«Южно-Уральская промышленная группа» может выполнить сегменты конструкции с учетом особых условий, указанных в договоре. Чтобы купить у нас дымовую трубу на растяжках, нужно оформить заказ, позвонив по телефону, указанному на сайте. Можно направить письмо по почте: sales@suig.ru или позвонить по бесплатному номеру телефона. Наши менеджеры помогут решить любые вопросы.
