Самонесущие дымовые трубы представляют сборные конструкции состоящие из отдельных секций, называемых царгами. Труба собрана из отдельных модулей и является бескаркасной. Она может быть одна или в группе, на общей опоре. В вертикальную трубу под наклоном или горизонтально входят дымоходы от одного или нескольких котлов. Количество труб для обслуживания тепловых агрегатов устанавливается в соответствии проектному расчету.
Конструкции из самонесущих дымовых труб

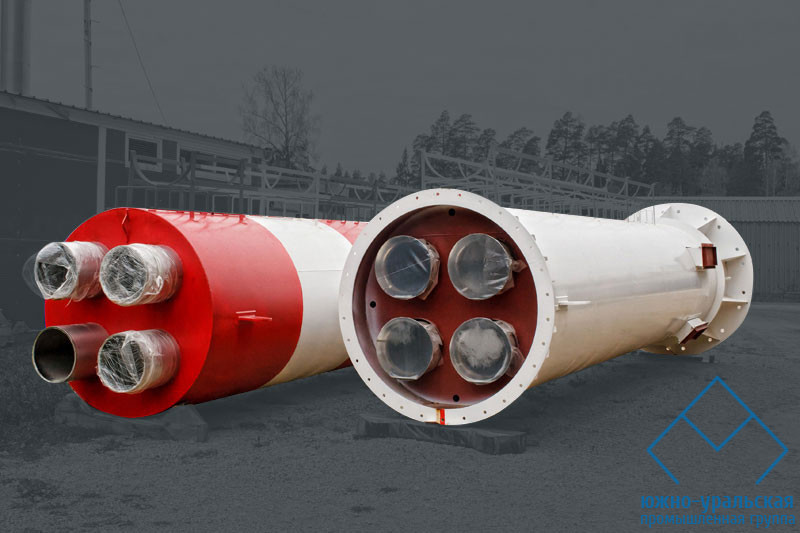

При установке нескольких самонесущих дымовых трубы труб, они крепятся к общей опоре. Для группы таких труб сооружается общий фундамент, устанавливается мачта. Конструкция называется одно-, двух-, трех-, и четырехствольной.
В качестве площадки под трубы на фундаменте устанавливается толстая стальная плита, закрепленная анкерными болтами в зависимости от количества стволов. В каждом из стволов предусмотрен люк для осмотра состояния внутренней поверхности и технологические площадки с металлическими лестницами.
Технические характеристики самонесущих труб
Внутренняя труба царги выполняется из стали кислотостойкой и жаропрочной нержавейки AISI 430 4N толщиной до 0,8 мм. Внешний каркас имеет толщину обечайки 4-5 мм, применяется сталь 09Г2С.
Теплоизоляционный слой из супертонкого минерального волокна составляет 5 см. Внутренняя гладкая стенка самонесущей трубы не создает сопротивление. Скорость рабочего давления и расход отходящих газов высокий.
Параметры самонесущих дымовых труб:
| Наименование параметра |
Трубы дымовые стальные утепленные
(типоразмеры царг, мм) |
| Внутренний диаметр внутреннего ствола, мм |
300 |
400 |
500 |
600 |
700 |
800 |
850 |
| Внутренний диаметр наружнего ствола, мм |
400 |
500 |
600 |
700 |
800 |
900 |
950 |
| Высота одной царги, м |
3 |
| Толщина теплоизолирующего слоя, мм |
50 |
| Общая высота дымовой трубы, м |
от 6 до 54 |
| Количество царг, шт. |
от 2 до 18 |
| Температура газов в дымоходе, С |
до 600 |
| Химическая агрессивность дымовых газов |
слабоагрессивная среда |
| Температура наружной обечайки при работе, не более С |
80 |
| Сечение дымохода, м2 |
0,071 |
0,126 |
0,196 |
0,280 |
0,385 |
0,503 |
0,567 |
Производство самонесущих дымовых труб
Объединение «Южно-Уральская промышленная группа» производит самонесущие дымовые трубы под заказ. Мы используем нержавеющую и малоуглеродистую сталь нужной марки, качественный наполнитель.
Собственное конструкторское бюро изготовит рабочие чертежи. Производство сертифицировано. Имеется лицензия на выпуск данной продукции.
Чтобы купить у нас самонесущие дымовые трубы, необходимо оформить заявку на расчет оборудования на электронную почту sales@suig.ru, заполнить форму обратной связи на сайте или позвонить по телефону.
