Разделение насыпной массы с плотностью 1,4 т/м3 и менее происходит на специальном оборудовании, грохоте ГИЛ – инерционном станке легкого типа. Производительность установок зависит от ширины и длины перфорированного полотна. Разделение на фракции ступенчатое, в зависимости от количества сит. Сортировка может быть встроена в технологический поток или использоваться как отдельный инструмент.
Устройство и модельный ряд установок

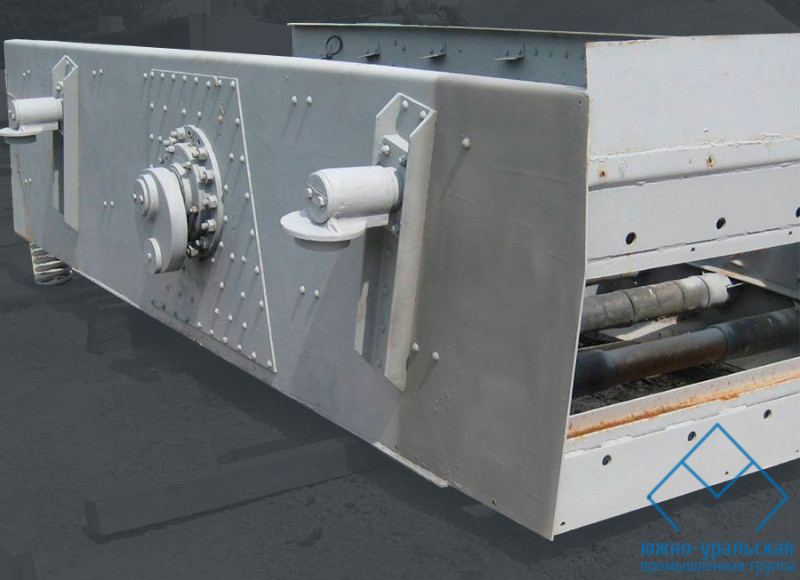

Установка Грохот ГИЛ представляет наклонную просеивающую поверхность с 1-3 ярусами. Наклон рамы 10-20 градусов. Каждая опора представляет пружину. Эксцентриковые валы сообщают ситам колебательное движение с амплитудой 3,0 - 3,5 мм и частотой около 1000 колеб./мин. Производительность установки зависит от длины и ширины сит, выполненных из металлических сеток ГОСТ 3306-88, резины или полиуретана.
С учетом многих факторов фракционирования, конструкторы подбирают оптимальный угол наклона рамы, сечение проволоки в ситах, размер ячеек, добиваясь наименьших энергозатрат. В зависимости от назначения выпускают грохоты ГИЛ 11 – 63, производительностью от 1 до 220 кубов продукции за час.
Применение
Используется грохот ГИЛ в добывающей промышленности, где размер кусков не превышает 150 мм, плотность породы ограничена 1,4 т/м3, влажность не больше 5 %. Это могут быть антрацитовые, бурые угли, сланцы, слюда. Используется оборудование для сортировки твердого бытового мусора, на обогатительных фабриках, для сортировки песка.
Грохоты ГИЛ с одним ярусом сит
| Параметры |
ГИЛ-21 |
ГИЛ-31 |
ГИЛ-41 |
ГИЛ-51 |
| Производительность по исходному материалу, т/ч |
10 |
50 |
100 |
120 |
| Число ярусов сит, шт. |
1 |
1 |
1 |
1 |
| Размеры просеивающей поверхности, мм, не более |
| ширина |
1000 |
1250 |
1500 |
1750 |
| длина |
2285 |
3000 |
4530 |
4775 |
| Угол наклона просеивающей поверхности, градус |
10…25 |
10…25 |
10…25 |
10…25 |
| Площадь просеивающей поверхности, м2 |
2,2±0,1 |
3,75±0,2 |
6,8±0,2 |
8,3±0,2 |
| Амплитуда колебаний короба, мм |
4,3±0,2 |
|
3,2±0,2 |
3,0±0,2 |
| Частота колебаний, с-1 |
16,2±0,2 |
16,2±0,2 |
16,2±0,2 |
16,2±0,2 |
| Номинальная мощность электродвигателя, кВт |
2,2 |
5,5 |
7,5 |
7,5 |
| Габаритные размеры колеблющейся части грохота, мм, не более |
| длина |
2311 |
3200 |
4565 |
5050 |
| ширина |
1550 |
2351 |
2170 |
2550 |
| высота |
670 |
700 |
1280 |
850 |
| Масса грохота, кг, не более |
1240 |
850 |
2890 |
2600 |
Грохоты ГИЛ с двумя ярусами сит
| Параметры |
ГИЛ-32 |
ГИЛ-42 |
ГИЛ-52 |
ГИЛ-52А |
ГИЛ-52М |
ГИЛ-52У |
| Производительность по исходному материалу, т/ч |
100 |
100 |
801…50 |
100 |
80…400 |
300 |
| Число ярусов сит, шт. |
2 |
2 |
2 |
2 |
2 |
2 |
| Размеры просеивающей поверхности, мм, не более |
| ширина |
1250 |
1500 |
1750 |
1750 |
1750 |
1750 |
| длина |
3000 |
4500 |
4775 |
4654 |
4700 |
4500 |
| Угол наклона просеивающей поверхности, градус |
10…25 |
10…25 |
10…25 |
10…25 |
15…25 |
10…25 |
| Площадь просеивающей поверхности, м2 |
3,75±0,2 |
6,5±0,2 |
8,3±0,2 |
8,14±0,2 |
8,14±0,2 |
7,8±0,2 |
| Амплитуда колебаний короба, мм |
3,7±0,2 |
3,2±0,2 |
3,0±0,2 |
3,2±0,2 |
3,0…4,5 |
3,2±0,2 |
| Частота колебаний, с-1 |
16,0±0,2 |
16,2±0,2 |
16,2±0,2 |
16,2±0,2 |
16,2±0,2 |
16,2±0,2 |
| Номинальная мощность электродвигателя, кВт |
5,5 |
7,5 |
7,5 |
7,5 |
11 |
15 |
| Габаритные размеры колеблющейся части грохота, мм, не более |
| длина |
3200 |
4580 |
5050 |
4880 |
5058 |
5186 |
| ширина |
1900 |
2170 |
2550 |
2480 |
2480 |
3400 |
| высота |
1250 |
1200 |
1140 |
1200 |
1200 |
1230 |
| Масса грохота, кг, не более |
1990 |
3502 |
3240 |
3195 |
4100 |
4000 |
Грохоты ГИЛ с тремя ярусами сит
| Наименование параметра и размера |
ГИЛ-33 |
ГИЛ-43 |
ГИЛ-53 |
| Производительность по исходному материалу, т/ч |
40 |
100 |
80…300 |
| Число ярусов сит, шт. |
3 |
3 |
3 |
| Размеры просеивающей поверхности, мм, не более |
| ширина |
1250 |
1500 |
1750 |
| длина |
3000 |
4000 |
4745 |
| Угол наклона просеивающей поверхности, градус |
10…25 |
10…25 |
10…25 |
| Площадь просеивающей поверхности, м2 |
3,75±0,2 |
6,0±0,2 |
8,3±0,2 |
| Амплитуда колебаний короба, мм |
4,3±0,2 |
3,2±0,2 |
3,0…4,5 |
| Частота колебаний, с-1 |
16,2±0,2 |
16,2±0,2 |
16,2±0,2 |
| Номинальная мощность электродвигателя, кВт |
5,5 |
7,5(15) |
15 |
| Габаритные размеры колеблющейся части грохота, мм, не более |
| длина |
3200 |
4580 |
5065 |
| ширина |
2351 |
2800 |
2500 |
| высота |
1500 |
1580 |
1750 |
| Масса грохота, кг, не более |
1950 |
3420 |
3900 |
Заказ оборудования
Являясь машиностроительным производством «Южно-Уральская промышленная группа» проектирует и производит грохоты ГИЛ. На этом предприятии оборудование выполняется из комплектующих высокого качества, с учетом требований заказчика.
Предлагаемая комплектация:
- опорное или подвесное крепление;
- двустороннее расположение привода;
- использование высокопрочных соединений на винтах и клепкой;
- различные способы закрепления сит, их вариативность;
- использование аспирации и защиты электрооборудования в агрессивной среде.
Конструкторы «ЮУПГ» предложат наиболее выгодное решение по комплектности грохота ГИЛ с учетом требований производства.
Чтобы купить грохот ГИЛ, следует заполнить опросный лист онлайн, или выслать собственный по адресу: sales@kep174.ru. Все вопросы по оформлению заказа, цене, можно решить, связавшись со специалистами по бесплатному телефону +7 800 500 6331.
