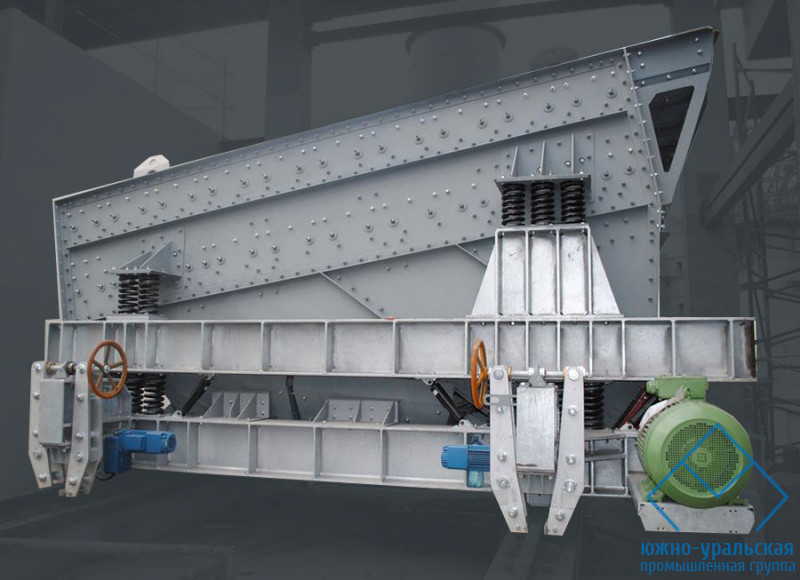

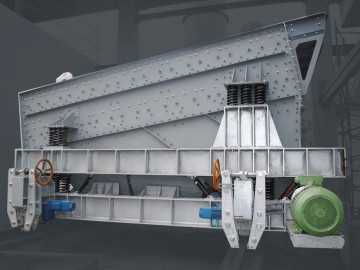

Грохот ГИТ

Оборудование под заказ
Отдельно не поставляется
Цена после расчета оборудования
Сделать заявку или получить консультацию:
8 (351) 517-27-57 (Челябинск)
Заказать звонок
Купить Грохот ГИТ

Извлечение полезных ископаемых и в горнодобывающей промышленности связано с разделением продукции на фракции. Процесс сортирования обеспечивает грохот ГИТ – мощный инерционный агрегат тяжелого типа. Аппарат используется в золотодобывающей промышленности, на обогатительных фабриках и в отраслях, где спекшаяся продукция требует дробления. Механическая сортировка с применением грохотов ГИТ проста в обслуживании, надежна, не требует высокой квалификации от работника.

Устройство и принцип работы

В качестве сит используются чугунные колосниковые решетки с калиброванным размером сквозных отверстий. Мощный футерованный короб устанавливается в опорные кронштейны на винтовые пружины. Движение и вибрацию грохот ГИТ получает от мотора через ременную трансмиссию на валы с эксцентриками. Просеивающая поверхность имеет регулируемый угол наклона 0 – 30 0, с увеличенным просветом к месту выгрузки. Компоненты размером сечения больше 30 см с верхнего сита направляются на дополнительное дробление.

Условие стабильной работы механизма – постоянная загрузка грохота массой, с влажностью не более 5 %. Насыпной вес на рабочей поверхности сит не должен превышать 2,8 т/м2. При соблюдении условий технического обслуживания срок эксплуатации оборудования достигает 10 лет без замены конструкций.

Грохот ГИТ с одним ярусом сит

Наименование параметра и размера ГИТ 31 ГИТ-41М ГИТ-51М ГИТ-71М ГИТ-51-1,1 ГИТ-61
Производительность по исходному материалу, т/ч 40…120 400 350…1000 1400 400 1000
Число ярусов сит, шт. 1 1 1 1 1 1
Размеры просеивающей поверхности, мм, не более
ширина 1250 1500 1670 2500 1750 2000
длина 2700 3450 3600 5300 4270 4800
Угол наклона просеивающей поверхности, градус 10…20 10…25 15…25 15…30 10…30 15…25
Площадь просеивающей поверхности, м2 3,3 5,2±0,2 7±0,2 13,3±0,2       7,47±0,2 9,0±0,2
Амплитуда колебаний короба, мм 2,5…4,5 3,0±0,3… 5,0+0,7 4,5±0,2 6±0,2 4,5±0,2… 7±0,3 3,0±0,2… 7,0±0,3 4,2±0,2
Частота колебаний, с-1 16 16±0,2 12,25±0,25 16,2±0,25 12,25±0,25 16,2±0,25 16±0,2
Номинальная мощность электродвигателя, кВт 5,5 11 18,5 30 18,5 30

Грохот ГИТ от двух до четырех ярусов

Наименование параметра и размера ГИТ-32 ГИТ-34 ГИТ 42 ГИТ-52 ЛМ ГИТ-52МУ ГИТ-53
Производительность по исходному материалу, т/ч 100…200 250 300 600 450 600
Число ярусов сит, шт. 2 4 2 2 2 3
Размеры просеивающей поверхности, мм, не более
ширина 1250 1200 1500 1750 1750 1750
длина 3000 2995 3300 4475 4480 4600
Угол наклона просеивающей поверхности, градус 10…25 0…15 15…25 20…25 10…25 15…25
Площадь просеивающей поверхности, м2 3,75±0,2 3,6±0,2 4,5±0,2 8,0±0,2 8,0±0,2 8
Амплитуда колебаний короба, мм 1,6±0,3… 3,7+0,7 1,2±0,3… 3,0+0,7 2,0…4,0 4,6±0,2… 5,5±0,3 2,2…4,7 5…7
Частота колебаний, с-1 16±0,2 16,7±0,2 16±0,2 12,25±0,25 12,25±0,25 12,25
Номинальная мощность электродвигателя, кВт 11 11 11 22 22 30
Габаритные размеры колеблющейся части грохота, мм, не более
длина 3485 3400 3680 4885 4820 5200
ширина 1900 2500 2220 2470 2470 2500
высота 1160 3000 1700 1550 1460 2000
Масса грохота, кг 2900 4580 4520 6290 6680 8000

Выбор надежного грохота ГИТ

Мощный узел сортирования может входить в комплект или использоваться локально. Достоинство грохотов ГИТ, производимых «Южно-Уральской промышленной группой»:

  • предлагается оборудование в стандартной комплектации и с использованием индивидуальных конструкторских решений;
  • в опорном и подвесном исполнении;
  • правосторонним и левосторонним приводом;
  • вариантами смазки фрикционных узлов;
  • усиленным винтовым или заклепочным соединением деталей;
  • с различными типами крепления и конструкцией сит;
  • в стандартном, пыле- и влагозащитном исполнении и с дополнительной аспирацией.

На предприяти «ЮУПГ» вы можете заказать проектирование и купить грохот ГИТ под заказ. Чтобы заключить договор, ознакомиться с условиями производства, ценами на оборудование, направьте письмо по адресу: sales@kep174.ruили позвоните по бесплатному телефону +7 800 500 6331. Наши специалисты всегда дадут исчерпывающую информацию.
