ПРОИЗВОДСТВО ПРОМЫШЛЕННОГО ОБОРУДОВАНИЯ
ЛЮБОЙ СЛОЖНОСТИ

Роликоопоры

Оборудование под заказ
Отдельно не поставляется
Цена после расчета оборудования
Сделать заявку или получить консультацию:
8 (351) 517-27-57 (Челябинск)
Заказать звонок
Запрос на расчет Конвейера
или
Купить Роликоопоры

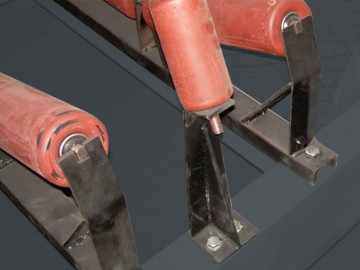

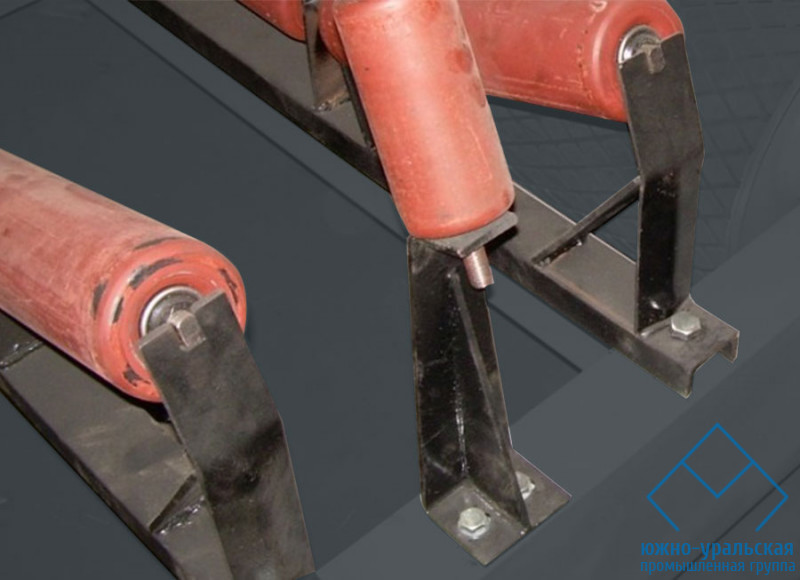

Сварные металлические конструкции, предназначены для установки роликов на ленточных конвейерах, для поддержания ленты и придания ей необходимой формы. Исключают возможность повреждения конвейерной ленты.

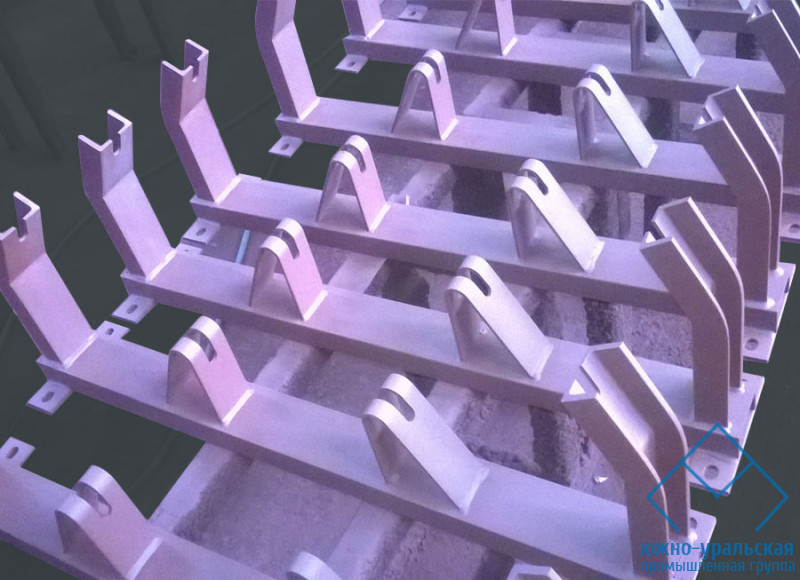

ТИПЫ РОЛИКООПОР ЖЕЛОБЧАТЫХ

Усиленная конструкция.

Разработана для тяжелых условий эксплуатации, обычно устанавливается в места с повышенной динамической нагрузкой.

Средняя конструкция.

Разработана для установки на любых видах ленточных конвейеров.

Легкая конструкция.

Разработана для использования в конвейерах с шириной ленты до 1000 мм.

Роликоопоры специального назначения: центрирующие верхние и нижние.
Используются на конвейерах с различной шириной ленты и различным углом наклона боковых роликов. Укомплектованы двумя дефлекторными роликами, препятствующими сходу ленты. Регулируют положение ленты вдоль направления движения.

Изготавливаются по рекомендуемым размерам ГОСТ 22645-77
и по согласованным эскизам для лент различного типа шириной от 300 до 2000 мм.
Каждая партия упаковывается в деревянные ящики или на поддоны, сопровождается паспортом качества с описанием общих сведений и основных технических характеристик и данных.


НАЗНАЧЕНИЕ И ОБЩИЕ ХАРАКТЕРИСТИКИ РОЛИКООПОР

ЦЕНТРИРУЮЩИЕ

ЖЕЛОБЧАТЫЕ

НИЖНИЕ, ВЕРХНИЕ, ПЛОСКИЕ

Центрирующие роликоопоры предназначены для регулирования положения ленты относительно продольной оси. Используются в конвейерах с различной шириной ленты и различным углом наклона боковых роликов. Укомплектованы двумя дефлекторными роликами, препятствующими сходу ленты. Поддерживают грузонесущую верхнюю ветвь транспортерной ленты. Придают ленте соответствующую форму желоба с углом наклона 10-60° для боковых роликов. Роликоопоры верхние плоские и нижние плоские (кронштейны) предназначены для установки в них длинного ролика. Конструкция поддерживает гладкую нижнюю ветвь ленточного конвейера при обратном её ходе.

Конвейерные роликоопоры

Роликовая опора является важной деталью ленточного конвейера.

Она имеет вид прочной металлической конструкции с установленными на ней роликами. Поддерживая ленту, конвейерная опора роликов центрирует нижнюю и верхнюю ветвь.

В зависимости от того, в каких условиях будет эксплуатироваться конвейер, роликоопоры могут быть:

  • Легкими (обеспечивают перемещение посредством конвейера мелких грузов с небольшим весом).
  • Средними (используются для транспортировки грузов, имеющих средний размер и вес).
  • Тяжелыми (используются для транспортировки грузов с большим весом). Тяжелые конвейерные роликоопоры применяют главным образом в конструкции шахтных конвейеров. Для них характерна усиленная конструкция, которая отличается жесткостью и надежностью.

Роликоопоры ленточных конвейеров

Роликоопоры ленточных конвейеров по конструктивному исполнению могут быть прямыми и желобчатыми. С помощью прямых роликоопор на прямых ленточных конвейерах перемещают щебень крупных фракций, глину, уголь и другие материалы. Величина угла наклона конвейера при этом должна составлять не больше 15°.

Желобчатые роликоопоры используются в конвейерах, оснащенных желобчатой лентой. Они имеют три посадочных места под конвейерные ролики. В зависимости от того, какие задачи планирует выполнять заказчик, желобчатые роликоопоры могут поставляться в виде отдельного элемента или в заборе с роликами. Если опоры заказываются в заборе, то в их поставку входят три ролика, размер которых определяется посадочным местом роликоопоры. Размер посадочного места определяется шириной транспортирующей ленты.

Виды роликоопор:

  • роликоопоры желобчатые нижние, верхние – поддерживают желобчатую верхнюю, холостую, грузонесущую ветви ленты;
  • роликоопоры прямые нижние, верхние – поддерживают соответственно нижнюю и верхнюю ветви ленты;
  • амортизирующие роликоопоры – смягчают удары при погрузке материалов на конвейер, не допуская повреждения ленты;
  • роликоопоры дефлекторные – предотвращают сход ленты;
  • центрирующие роликоопоры – регулируют центрирование и положение ветви конвейера по отношению к своей оси.

ООО «УК «ЮУПГ» производит и реализует все виды роликоопор для конвейеров, а также роликовые опоры качения. Наша продукция соответствует самым высоким требованиям, так как мы понимаем, что от качества роликоопор зависит срок службы всей конвейерной системы. Поэтому, заказывая у нас конвейерные роликоопоры, вы получаете надежные, качественные и доступные по цене изделия, которые будут служить долгое время.
