Ленточный конвейер КЛ применяется в различных отраслях для перемещения сыпучих веществ с различным размером фракции, фасованных и кусковых материалов. Простота в использовании, надежность и высокая эффективность, а также высокий срок службы, обеспечили конвейерам КЛ общего назначения, широкое применение в технологических и транспортировочных процессах, в различных отраслях (угольной, машиностроительной, пищевой, легкой и др.) промышленности и сельском хозяйстве.
Перемещение веществ осуществляется за счет натяжной ленты, установленной на ролики конвейера и барабаны которые приводятся в движение с помощью электродвигателя.

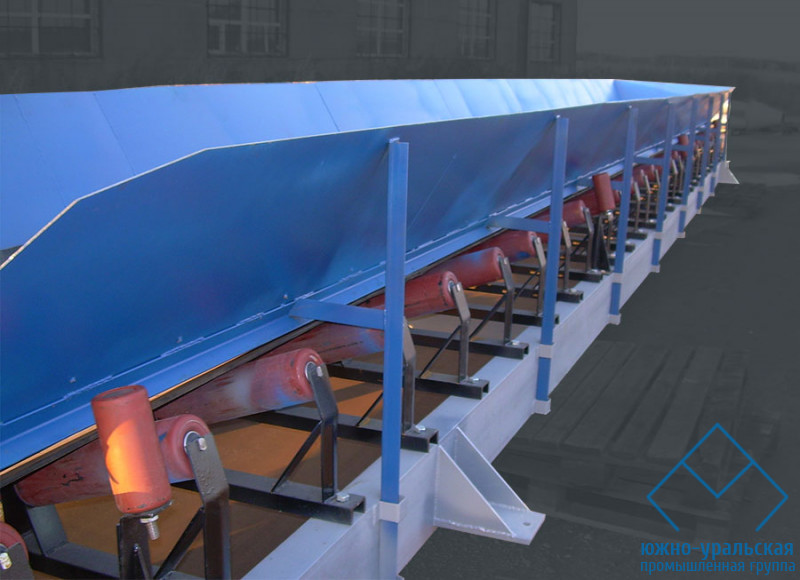

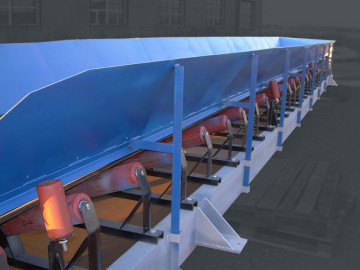

Конструктивно ленточный конвейер КЛ состоит:
-
натяжной транспортировочной ленты (несущая поверхность);
-
роликовые опоры в форме желоба (позволяют транспортировочной ленте свободно перемещаться);
-

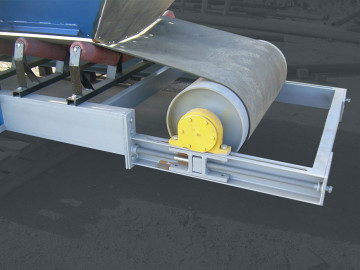

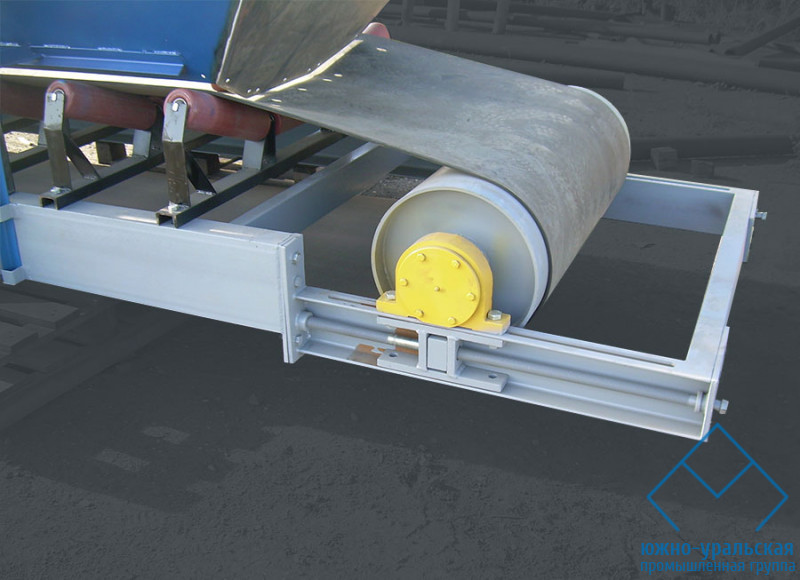

приводной, натяжной, отклоняющий барабаны (приводящий в движение, контролирующий натяжку, и регулирующий сход ленты соответственно);
-
погрузочно-разгрузочные устройства (располагаются в любой точке на протяженности конвейера).
В зависимости от перемещаемых грузов используются различные типы ленты – для малоабразивных веществ, с повышенной устойчивостью к абразивным материалам, с повышенной устойчивостью к высоким температурам (допускается использовать для веществ с температурой до 150°С). Транспортировка может осуществляться горизонтально и под уклоном, с углом наклона – до 18°. Максимальная плотность загрузки ленточного конвейера КЛ составляет 2 т/м2, при этом ширина транспортировочной ленты составляет от 400 до 2000 мм. В зависимости от необходимой производительности (до 5400 м3/ч.), конвейера комплектуются электродвигателями мощностью до 530 кВт.
По согласованию с заказчиком производитель может оснащать ленточные конвейеры шкафами питания и управления, которые в зависимости от режимов работы регулируют скорость передвижения ленты (с помощью датчика), контролируют и корректируют сход ленты, осуществляют плавный пуск двигателей, а также позволяют на всей протяженности ленты осуществить аварийный останов (с помощью концевых выключателей). Дополнительно ленточные конвейеры КЛ общего назначения можно оснастить площадками для обслуживания или навесами которые исключают попадание атмосферных осадков на транспортировочную ленту.
Технические характеристики ленточных конвейеров КЛ
| Тип конвейера |
Ширина ленты, мм |
Насыпная плотность груза, т/м3 |
Диаметр роликов, мм |
Скорость движения ленты, м/с |
Производительность, м3/ч |
Установленная мощность двигателя, кВт |
| КЛ-400 |
400 |
До 2,0 |
89 102 |
0,5/1,6 |
25-80 |
1,5-15 |
| КЛ-500 |
500 |
0,5/2,5 |
4-210 |
1,5-37 |
| КЛ-650 |
650 |
89 102 108 127 133 |
0,8/3,15 |
115-450 |
2,2-45 |
| КЛ-800 |
800 |
0,8/4,0 |
175-875 |
5,5-125 |
| КЛ-1000 |
1000 |
1,0/4,0 |
340-1360 |
5,5-250 |
| КЛ-1200 |
1200 |
1,0 /4,0 |
490-1960 |
7,5-315 |
| КЛ-1400 |
1400 |
159 |
1,0/4,0 |
665-2660 |
7,5-315 |
| КЛ-1600 |
1600 |
1,25/4,0 |
1090-3500 |
11-530 |
| КЛ-2000 |
2000 |
1,25/4,0 |
1700-5400 |
11-5 |
