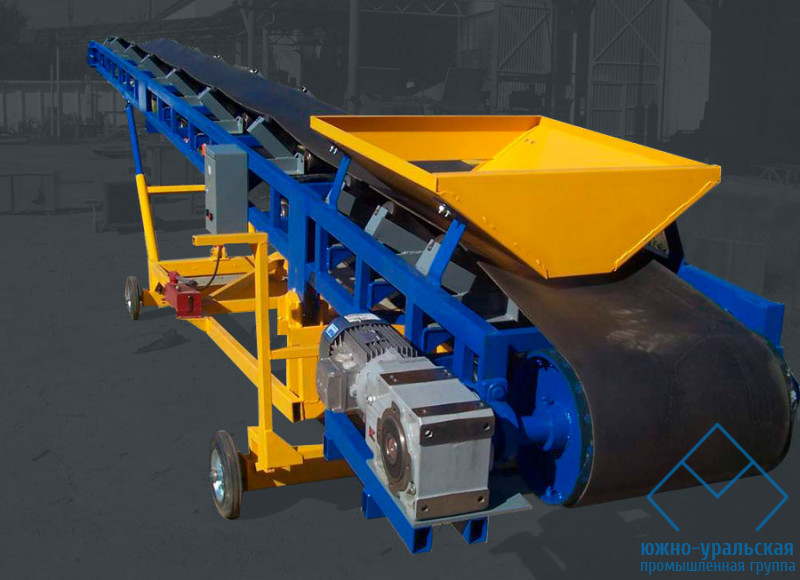

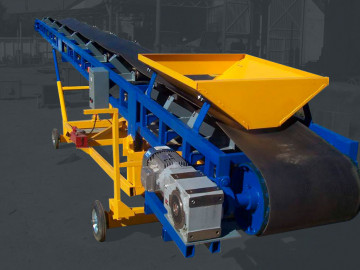

Конвейер (с длинной транспортировки от 5 до 15 м) перемещает грузы по транспортировочной ленте (возможна установка ленты с шириной: 500 мм, 600 мм, 650 мм, 800 мм), натянутой на опорные ролики и тяговые барабаны (с обеих сторон КЛП), приводимые в движение мотор-редуктором. Роликовые опоры могут быть выполнены в прямом горизонтальном исполнении или желобчатом. Передвижение конвейера по складской территории осуществляется за счет колесной пары.
Конструктивно ленточный передвижной конвейер КЛП состоит из:
- натяжная и приводная станции в сборе;
- роликовые опоры по всей длине (позволяют легко перемещаться транспортировочной ленте);
- устройство для очистки ленты;
- транспортировочная прорезиненная лента;
- устройство регулирующее высоту подъема конвейера (контролирует угол наклона – до 20°);
- механизм аварийного останова (концевые датчики по всей протяженности конвейера и подключенные отключающим механизмом к троссу);
- мотор-редуктор (приводит в движение тяговые барабаны);
- механизм перемещения конвейера (колесная пара).
В зависимости от условий, режима работы и транспортируемых грузов, конвейер ленточный передвижной КЛП может оснащаться изготовителем дополнительными устройствами и принадлежностями: лентами со скребками или шевронной, бортиками, конструктивами для загрузи и разгрузки, укрытиями от проникновения атмосферных осадков. Для электропитания, работы и управления конвейером могут применяться: приводы различных изготовителей, устройства плавного пуска, частотные преобразователи. Электрические механизмы устанавливаются в места защищенные от факторов несущих поломку в передвижной ленточный конвейер.
Основные технические характеристики КЛП
| Тип конвейера |
Ширина ленты, мм |
Насыпная плотность груза, т/м3 |
Диаметр роликов, мм |
Скорость движения ленты, м/с |
Производительность, м3/ч |
Установленная мощность двигателя, кВт |
| КЛП-400 |
400 |
До 2,0 |
89 102 |
0,5/1,6 |
25-80 |
1,5-15 |
| КЛП-500 |
500 |
0,5/2,5 |
4-210 |
1,5-37 |
| КЛП-650 |
650 |
89 102 108 127 133 |
0,8/3,15 |
115-450 |
2,2-45 |
| КЛП-800 |
800 |
0,8/4,0 |
175-875 |
5,5-125 |
| КЛП-1000 |
1000 |
1,0/4,0 |
340-1360 |
5,5-250 |
