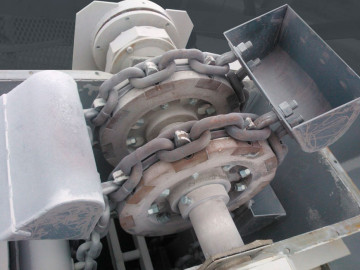

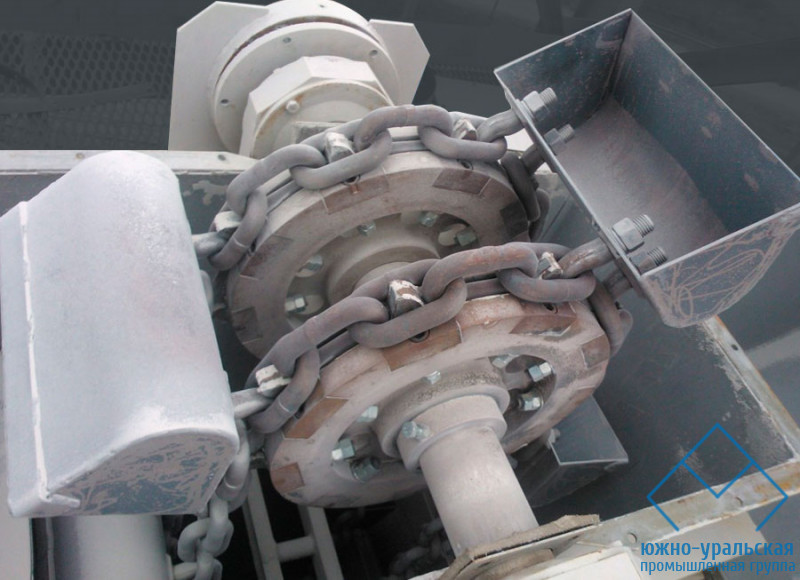

Элеватор ковшовый цепной

Для вертикального перемещения сыпучих порошковых материалов, кусковых (с размером фракции до 40 мм), с отсутствием химически-агрессивных параметров транспортируемых веществ и их температурой не более 150°С, применяются цепные элеваторы ковшевого типа. Данные конвейеры характеризуются высокой надежностью своих конструктивных элементов, хорошо зарекомендовавших себя в работе и используются в металлургической, горнодобывающей, строительной, деревоперерабатывающей и прочих промышленных отраслях.

Основными достоинствами цепного элеватора являются:

• закрытая конструкция обеспечивает экологическую чистоту;
• простота и надежность используемых механизмов позволяет его длительную эксплуатацию;
• экономия электрической энергии и смазочных материалов.

Производство ковшовых цепных элеваторов выполняется в соответствии с ГОСТ 2036‑77 и отличаются формой и назначением захватывающих вещество ковшами.

Различаются конвейеры по типам применяемых ковшей:

• ЦМ (мелкие);
• ЦГ (глубокие);
• ЦО (остроугольные);
• ЦС (сомкнутые скругленные);
• ЦГТ (расставленные специальные).

Для доставки хорошо сыпучих материалов в соответствие с технологическим процессом, используют глубокие ковши, а для нерассыпчатых соответственно мелкие. Цепные элеваторы запрещено применять для перемещения пищевых продуктов, взрывоопасных и токсичных веществ, а также их выделяющихся составляющих при соприкосновении с окружающей средой.

Благодаря компактной установке на производственных площадях, ковшевые цепные элеваторы используются при межэтажном перемещении грузов, для последующего использования в различных технологических процессах. Необходимая длина элеватора набирается металлическими секциями, благодаря конструктивным особенностям – облегченных (в сравнении с аналогами). Самонесущая шахта цепного элеватора изготавливается из оцинкованного металла или нержавеющей стали, обеспечивая высокую пылеплостность. Для исключения дребезга и перемещения в производственном процессе, элеваторы фиксируется специально изготовленными рамами. Поддон установленный под шахтой позволяет избежать просыпание транспортируемых веществ. Приводной механизм изготавливается в двух исполнениях и отличается по расположению привода – левым и правым (если обзор производить со стороны загрузочного патрубка или носка). Приводы укомплектовываются редукторами отечественного производства, а также ведущих мировых производителей.

Для контроля скорости передвижения ленты по самонесущей шахте установлены датчики скорости, информация с которых обрабатывается блоком регулировки. Детекторы схода и обрыва ленты позволяют сэкономить ресурс приводного механизма. При внезапной остановке цепного элеватора (обрыв ленты, зажевывание транспортируемого материала и др.) ковши останавливаются, благодаря стопорному устройству.

Управление элеватором осуществляется дистанционно или непосредственно с блока управления. Количество загружаемых материалов регулируется шиберными затворами. Для предотвращения нештатных ситуаций, элеватор имеет аварийную остановку.

Техническая характеристика цепных быстроходных элеваторов типа ЦГ, ЦМ, ЦО

Техническая характеристика цепных элеваторов типа ЦГТ с расставленными специальными ковшами

Техническая характеристика цепных тихоходных элеваторов типа ЦС с сомкнутыми скругленными ковшами

Техническая характеристика цепных элеваторов типа ЦГТ с расставленными специальными ковшами
