Затвор шлюзовый типа РЗ-БШМ предназначен для разделения воздушного зазора между атмосферным давлением и нагрузкой образующейся в технологическом оборудовании (бункера, циклоны и др) переработки и транспортирования материалов. Устанавливается на выходных отверстиях обработанных сыпучих и зернистых грузов. Наиболее широкое распространение получил на предприятиях обработки зерновых материалов, а также их хранения (элеваторах, мельницах и др.). Применяется в производственных и перерабатывающих отраслях промышленности. Надежность, простота в эксплуатации, и низкие затраты на обслуживание, стали основными показателями при выборе шлюзовых затворов.

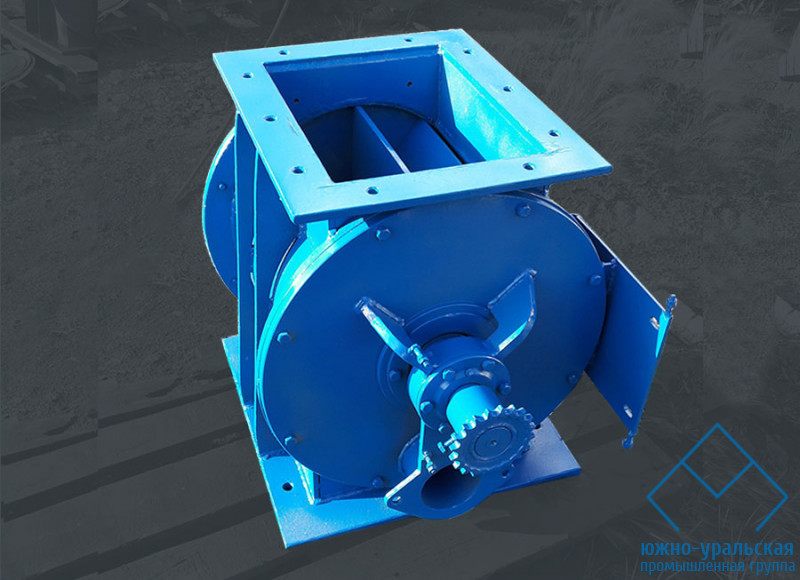

Шлюзовые затворы состоят из цилиндрического корпуса изготовленного из чугуна, ротора с крыльчаткой (из восьми лопастей), установленного на подшипниках. Ротор уплотняется полимерными прокладками возле крышек, уменьшая зазор прилегания до 0,12 мм. Уплотнители (сальники) на выходящих из затвора отверстиях изготовлены в виде тора из войлочных материалов. При использовании затвора в качестве питателя, к нижнему фланцу с помощью муфты присоединяется приводящий механизм. Устанавливается затвор на плите или раме технологического оборудования. Для извлечения материалов залипших внутри затвора имеются отверстия для продувки, которая осуществляется за счет перепадов давления воздуха между атмосферным и находящимся внутри хранилища технологического материала.
Транспортируемый груз под собственным весом (или принудительно), поступает в приемную секцию шлюзового затвора, и с помощью крыльчатки на роторе проходит в необходимое оборудование согласно технологического процесса обработки (переработки).

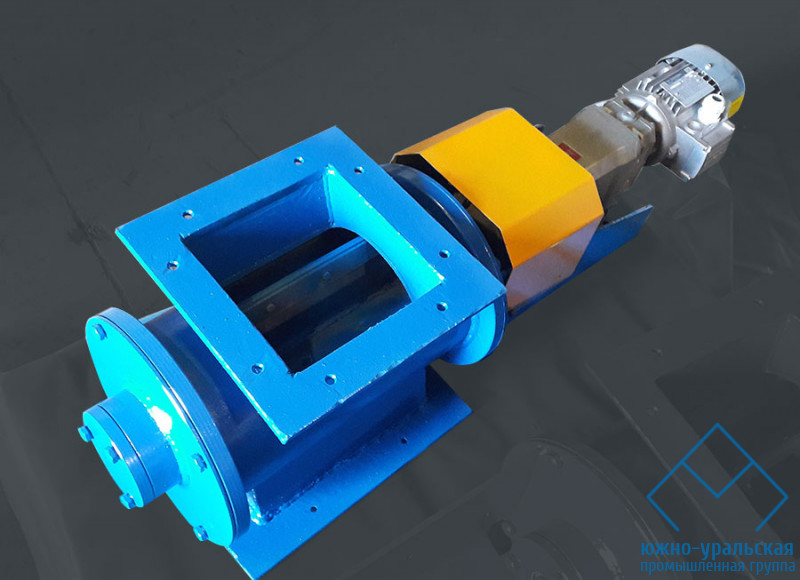

Использование шлюзового затвора как питателя, с применением частотного преобразователя, позволяет контролировать скорость вращения ротора, а также обеспечивает выгрузку из оборудования не нарушая его герметичность. Это происходит за счет применения уплотнителей изготовленных из полимерных материалов, стойких к механическим абразивным воздействиям. Использование преобразователя, снижает воздействие на затвор в целом и повышает его эксплуатационный срок. Фланец расположенный снизу позволяет подключать шлюзовой питатель напрямую к транспортирующему механизму (пневмотранспорту, конвейеру, промежуточному бункеру и др.).
Для выгрузки взрывоопасных веществ, Завод Аспирационных Систем может изготовить шлюзовый затвор и приводящий механизм во взрывобезопасном исполнении.
Техническая характеристика шлюзовых затворов РЗ-БШМ
| РЗ-БШМ/1 |
РЗ-БШМ/1-1 |
РЗ-БШМ/1-2 |
РЗ-БШМ/1-3 |
РЗ-БШМ/1-4 |
| Производительность, м3/ч |
7,5 |
9,3 |
9,3 |
9,3 |
| Диаметр ротора, мм |
220 |
220 |
220 |
220 |
| Рабочая длина ротора, мм |
130 |
130 |
130 |
130 |
| Количество ячеек ротора, шт. |
8 |
8 |
8 |
8 |
| Объем ячейки ротора, дм3 |
0,46 |
0,46 |
0,46 |
0,46 |
| Частота вращения ротора, об/мин |
45±10% |
53±10% |
53±10% |
53±10% |
| Габаритные размеры, мм: |
| - длина |
408 |
531 |
281 |
314 |
| - ширина |
282 |
282 |
282 |
282 |
| - высота |
320 |
320 |
320 |
320 |
| Масса, кг |
36 |
36 |
34,5 |
35 |
| |
Оба конца вала со шпонкой |
Один конец вала – шпонка, другой – паз |
Один конец вала – паз, другой – гладкий |
С обоих концов вала паз |
| РЗ-БШМ/2 |
РЗ-БШМ/2-1 |
РЗ-БШМ/2-2 |
РЗ-БШМ/2-3 |
РЗ-БШМ/2-4 |
| Производительность, м3/ч |
9,7 |
12 |
12 |
12 |
| Диаметр ротора, мм |
220 |
220 |
220 |
220 |
| Рабочая длина ротора, мм |
190 |
190 |
190 |
190 |
| Количество ячеек ротора, шт. |
8 |
8 |
8 |
8 |
| Объем ячейки ротора, дм3 |
0,65 |
0,65 |
0,65 |
0,65 |
| Частота вращения ротора, об/мин |
45±10% |
53±10% |
53±10% |
53±10% |
| Габаритные размеры, мм: |
| - длина |
466 |
414 |
314 |
374 |
| - ширина |
282 |
282 |
282 |
282 |
| - высота |
320 |
320 |
320 |
320 |
| Масса, кг |
46 |
45 |
45 |
45 |
