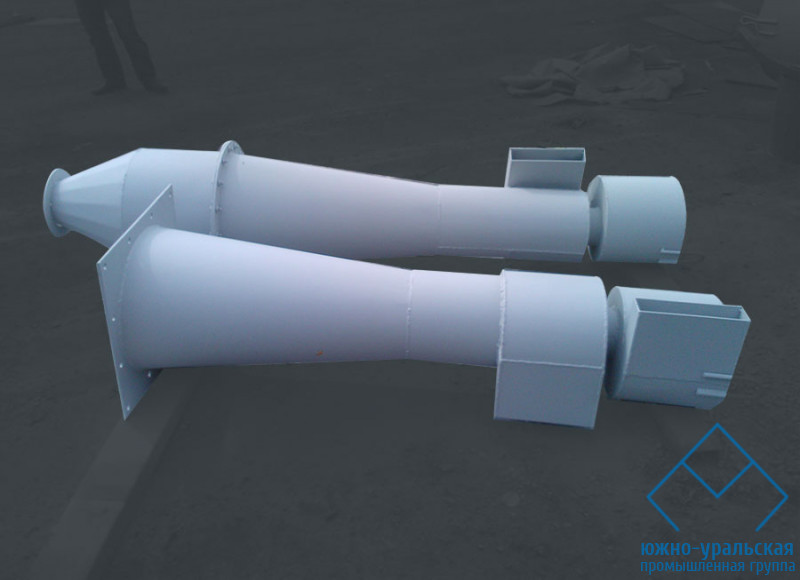

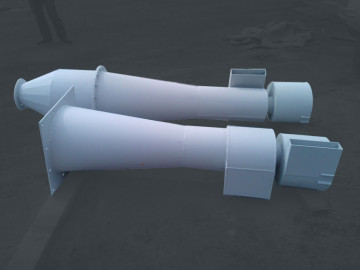

Для очистки пылегазовой воздушной смеси от сухой неслипающейся абразивной пыли используют циклоны с обратным конусом типа ЦОК. Данный тип циклонов применяется в металлургической отрасли и в металлообрабатывающей промышленности, а также для очистки пылевоздушного потока от сажи и талька. ЦОК запрещено использовать для отделения взрывоопасных частиц. Эффективность очистки циклонами достигает 80%.
Циклон ЦОК состоит из следующих составных частей:
- входного патрубка (поступает пылевоздушная смесь);
- цилиндрического корпуса (обеспечивает необходимое направление движение);
- обратного конуса;
- выхлопной трубы (выходит очищенный воздух);
- конической вставки (внутренний конус);
- присоединительного фланца.
Принцип работы циклона ЦОК – центробежно-инерционный, гравитационный. Пылегазовая смесь (запыленность не превышает 1000 г/м3, при этом его температура должна быть не более 150°С) поступает во входной патрубок. Входной патрубок в форме улитки придает первоначальное вращательное движение пылевоздушной смеси. Цилиндрическая часть корпуса обеспечивает вращательное движение пылевоздушному потоку. Под воздействием центробежной силы крупные фракции пыли отбрасываются к внутренним стенкам корпуса. Благодаря силе гравитации отделенные частицы проходя через конусообразную часть циклона выпадают вниз. Коническая вставка повышает эффективность очистки пылевоздушного потока (ее угол у основания зависит от характеристик очищаемых веществ). Для сбора пыли и мусора используется пылесборник (выдвижной ящик) или бункер, пылевыпускное отверстие которых оборудовано шиберным затвором или мигалкой. За счет применения обратного конуса снижается воздействие от вращательного движения абразивных частиц. Очищенный воздух изменяет направление движение и выходит через выхлопную трубу.
Для увеличения срока службы вентиляторов, циклон ЦОК рекомендуется устанавливать перед ним. Максимальная пропускная способность составляет 8700 м3/час. Допускается устанавливать циклоны с диаметром корпуса до 300 мм на кронштейне.
Технические характеристики
| Наименование |
Внутренней диаметр циклона, мм |
Производительность по воздуху (при скорости на входе в циклон 14 м/с), м3/час |
Производительность по воздуху (при скорости на входе в циклон 15 м/с), м3/час |
Производительность по воздуху (при скорости на входе в циклон 16 м/с), м3/час |
| ЦОК 1 |
100 |
130 |
140 |
150 |
| ЦОК 2 |
150 |
290 |
302 |
314 |
| ЦОК З |
200 |
525 |
563 |
600 |
| ЦОК 4 |
250 |
880 |
800 |
920 |
| ЦОК 5 |
300 |
1170 |
1250 |
1330 |
| ЦОК 6 |
370 |
1790 |
1895 |
2000 |
| ЦОК 7 |
465 |
2620 |
2810 |
3000 |
| ЦОК 8 |
525 |
3500 |
3750 |
4000 |
| ЦОК 9 |
585 |
4375 |
4687 |
5000 |
| ЦОК 10 |
645 |
5250 |
5625 |
6000 |
