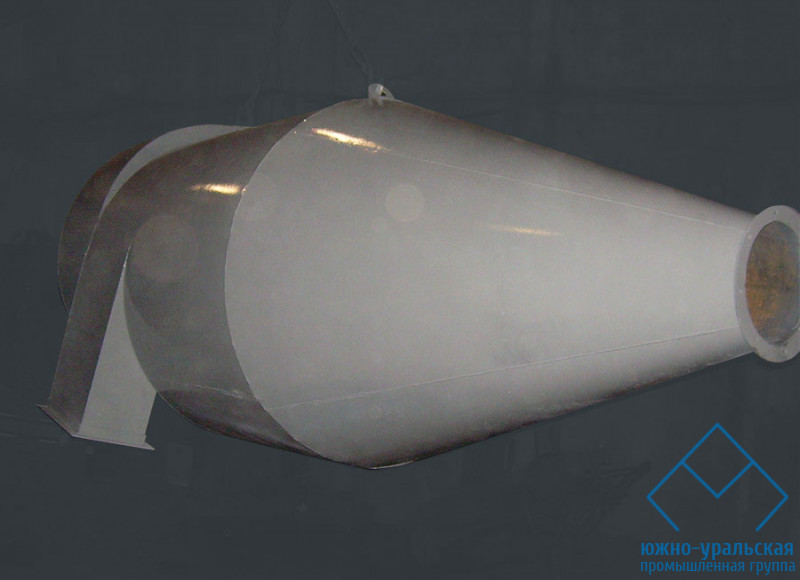

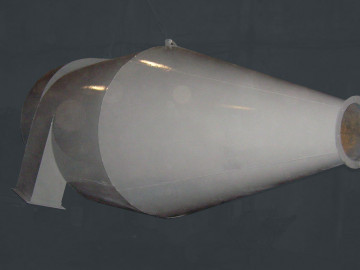

Циклон ЦР

Циклон ЦР предназначен для очистки потока воздушной смеси от маслянистой, сильнослипающейся, крупнодисперсной пыли, с высокой абразивной составляющей. Применяется в сельском хозяйстве, деревообрабатывающей промышленности, зерновой отрасли, в производстве строительных материалов и пневмотранспорте.

Циклон типа ЦР состоит из:

• входного патрубка;
• корпуса;
• выхлопной трубы;
• бункера.

Воздушный пылесодержащий поток поступает во входной патрубок (со скоростью 14-18 м/сек), при помощи тангенциального завихрителя изменяет направление своего движения на спиральное (левое или правое), нисходящее. Частицы воздушной смеси отбрасываются к стенке корпуса циклона и выпадают в бункер. Освобожденный от твердых частиц поток воздуха, выходит через выхлопную трубу.

При использовании циклона ЦР в качестве пылеуловителя, необходимо обеспечить регулярную или периодическую очистку бункера, т.к. переполнении бункера резко снижается эффективность очистки пылевоздушной смеси.

Низкий уровень сопротивления циклона ЦР (700-900 Па) и невысокий показатель потребления электроэнергии (благодаря применению маломощных вентиляционных установок), обеспечили его широкое применение для перемещения сыпучих материалов (зерно, пластик, цемент и др.). Циклон ЦР изготавливается из углеродистой стали. Применяют данный тип циклона в одиночном и групповом (2, 4, 6 и более шт.) исполнениях. Для обеспечения номинальной эффективности, необходимо соблюдать показатель давления и учитывать производительность каждого типоразмера циклона.
