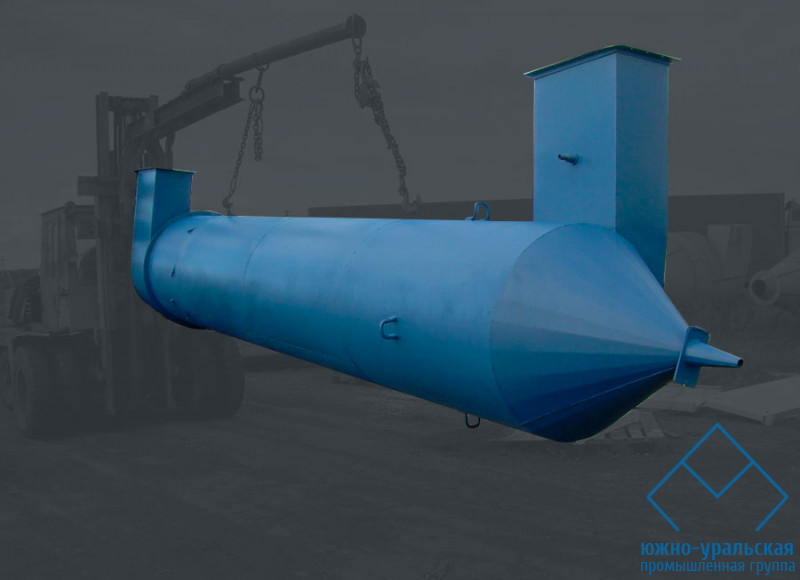

Циклон ЦВП

Циклон ЦВП предназначен для очистки пылевоздушного потока любого из видов нецементирующихся твердых фракций, образующихся при различных технологических процессах, и допускается применять во всех отраслях промышленности. Применяется для очистки от песка, сажи, известковых включений, стружки, опилок и других составляющих отработки производств.

При очистке циклоном ЦВП в качестве первой ступени необходимо учитывать концентрацию запыленности воздушной смеси, которая не должна превышать 10 г/м³. Наиболее часто данный тип циклона используется для тонкой очистки. Установка циклонов производится в закрытых помещениях, с температурой выше точки замерзания. При установке на открытом воздухе необходимо предпринять меры для предотвращения замерзания водяной системы циклона и подводящей системы водоснабжения.

Циклон ЦВП состоит из входного патрубка, корпуса и выхлопной трубы, с нормализатором направления воздушного потока – типа улитка. Снизу циклона подсоединен фланец с отводным конусом, который обеспечивает подачу воды. Пылевоздушный поток поступает в корпус через входной патрубок, который установлен в нижней части циклона, изменяет направление на спиральное. Под действием центробежной силы частицы пыли отбрасываются на водяную пленку образованную на внутренней поверхности циклона, а очищенный воздушный поток выходит через выхлопную трубу с улиткой. Оросительная система циклона обеспечивает равномерное разбрызгивание по внутренней поверхности корпуса (под давлением от 0,2 до 0,25 кгс/см²), в которую подается вода из кольцевого коллектора по прорезиненным трубкам. Для возможности осмотра сопла в верхнем днище улитки предусмотрен люк с застекленной крышкой. Для удаления составляющих твердых фракций, образующихся после очистки пылевоздушного потока, установлено смывное устройство, расположенное на воздухоподводящем патрубке, в месте входа воздуха в корпус циклона.

Изготавливается циклон ЦВП из прочного черного металла толщиной до 3 мм, в стандартном исполнении и в модификации с увеличенной скоростью входящего потока. Увеличение скорости входящего потока достигается за счет установки перегородки во входном патрубке, при этом увеличивается качество очистки, но увеличивается и сопротивление циклона.

Расход воды для орошения стенок циклона ЦВП и промывки воздухоподводящего патрубка

Технические характеристики циклонов ЦВП (с водяной пленкой)
