Промышленные дымовые трубы

Новые предприятия теплоэнергетики используют для отвода газовых продуктов сгорания стальные дымоотводы. Монтируют конструкцию, собирая сэндвич модули. Внутренняя обечайка должна быть инертной к кислым газам температурой от 800 ⁰С, внешняя – несущая, толстостенная.

Высоту и сечение промышленной дымовой трубы или нескольких подбирают конструкторским расчетом. Промышленные дымовые трубы строят, учитывая особенности котлов, их мощность, разновидности топлива. Тепловые агрегаты работают на естественной тяге, что требует внушительной высоты выброса дымовых газов, чтобы создать нужное разряжение.

Разновидности промышленных дымовых труб

Вертикальные дымоходы имеют фундамент, ствол и оснастку для обслуживания. Если несколько труб объединяются на одной площадке, предусмотрена система фиксации. Различают несколько видов конструкции дымоходов и типов труб.

Самонесущий дымоход

 Отдельно стоящая конструкция высотой до 30 метров собрана из двойной трубы, с заполнением зазора в 5 см минеральным теплоизоляционным материалом. Внутренняя труба тонкостенная, из кислотоупорной стали, насаживается внахлест на нижний конец. Верхние обечайки стыкуются. Длина сегмента от 3 до 5 метров.

Конструкция может быть одноствольной или на одной металлической фундаментной плите собирают до 4 стволов максимальным сечением в основании до 1,5 метра. Устойчивость газоходов обеспечивается каркасом. Легкий монтаж, длительный срок эксплуатации характеризуют самонесущие промышленные дымовые трубы.

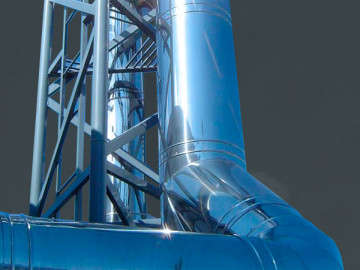

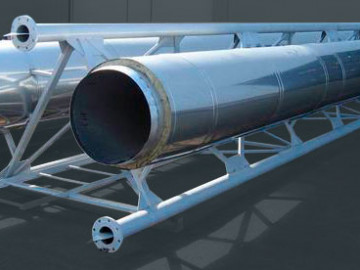

Фермовая конструкция

 В комплексе используются идентичные самонесущим трубам стволы. Их может быть насколько, до 4-х. Крепятся стволы к ферме, которая поднимается до 50 м. Ферма собирается из четырехугольных толстостенных труб. Так как вертикальная конструкция держит дымоход на весу, внешняя обечайка выполнена из листовой стали. Это уменьшает металлоемкость и облегчает установку.

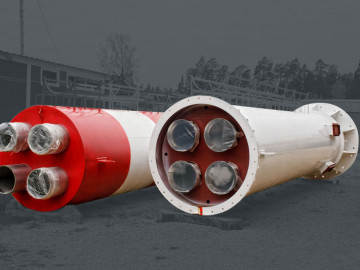

Колонные дымовые трубы

 В одну колонну собрано несколько отводящих тонкостенных труб, выполненных из нержавеющей кислотоупорной стали. Все они собраны в пучок, зазоры уплотнены тонкослойной минеральной ватой. Трубы не соприкасаются. Общий несущий корпус объединяет газоходы в колонну.

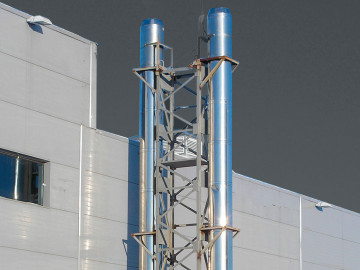

Фасадные дымовые трубы

 Для отведения газов от котлов малой мощности дымоход крепится к стене (фасаду). Труба из кислотоупорной нержавейки закреплена на фасаде хомутами. Устанавливается изоляционный слой из минматов и сверху крепится скорлупа из черной стали или оцинкованного железа.

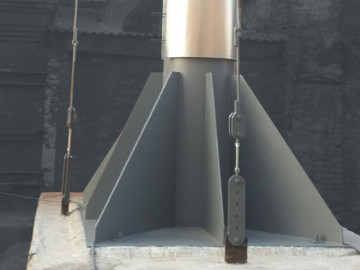

Дымовые трубы на растяжках

 Дымоход устанавливают в котельных небольшой производительности. Трубу монтируют из вальцованных обечаек, устанавливают ребра жесткости. Конструкцию устанавливают, фиксируют растяжками из тросов, концы закрепляют на столбах – быках.
