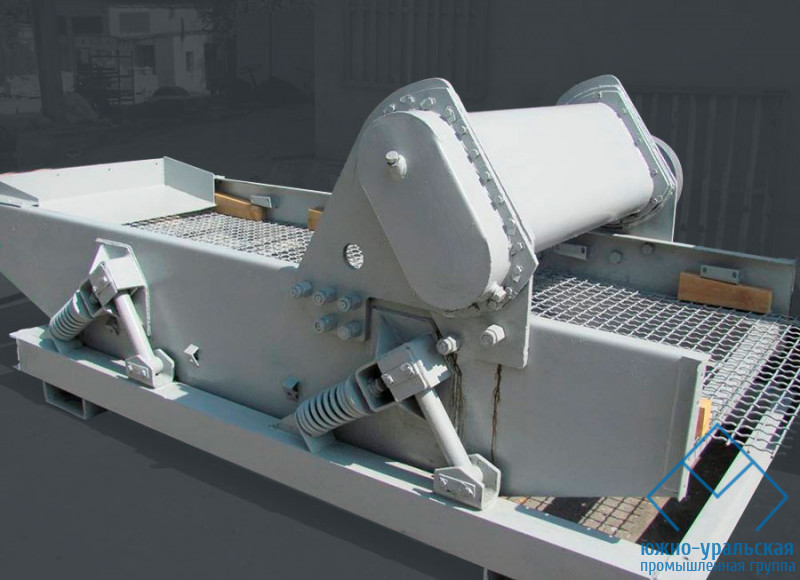

Грохот – узел механической сортировки сыпучих материалов по фракциям. Процесс называется грохочением за счет высокой шумности. Грохот ГИС представляет разновидность инерционной пологой или наклонной конструкций, в коробе которой жестко закреплены сита. В зависимости от вида материала, для получения однородного продукта применяют просеивающие поверхности с нужным размером перфорации, но не более 30 см. Допускается влажность сыпучего материала меньше 5 %, что предотвращает залипание. Узел может быть установлен в технологическую цепочку, или использоваться локально.
Принцип действия
Сортировка размещена с наклоном на опорной системе из винтовых пружин, рессор, эксцентриков. Грохот ГИС состоит из короба, в котором закреплены сита. Электродвигатель сообщает движение эксцентриковым валам посредством клиноременной передачи. В результате сита вибрируют с частотой 900-1500 раз в минуту с амплитудой 0,5-15 мм. Неравномерные вибрации ускоряют расслаивание ингредиентов. Наклонное расположение позволяет крупной фракции постепенно смещаться в отвал или на дальнейшую переработку.
Сфера применения
Оборудование используется для сортирования сыпучих материалов и пульпы объемной плотностью до 1,8 т/м3. Их применяют для обезвоживания добытых инертных материалов, грохочения каменных углей, сланцев, руды. Оборудование применяется для просеивания и фракционирования песка, щебня и гравия.
Преимущества применения грохотов ГИС для сортировки и фракционирования:
- высокая производительность оборудования;
- простое обслуживание;
- вариативность использования для получения различных фракций со сменой сит;
- энергоэффективность.
Технические харакеристики грохотов ГИС 21 - 43
| ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА |
ГИС 21 |
ГИС 22 |
ГИС 31 |
ГИС 32 |
ГИС 33 |
ГИС 41 |
ГИС 42 |
ГИС 43 |
|
Производительность (в завис. от крупности разделения), т/ч
|
0,1-25 |
0,1-25 |
30-70 |
30-70 |
30-70 |
15-200 |
15-200 |
15-200 |
| Крупность разделения, мм |
0,1-30 |
0,1-30 |
1-40 |
1-40 |
1-40 |
1-40 |
1-40 |
1-40 |
| Размеры просеивающей поверхности, мм |
|
|
|
|
|
|
|
|
| Длина |
2000 |
2000 |
2700 |
2700 |
2700 |
3700 |
3700 |
3700 |
| Ширина |
1000 |
1000 |
1240 |
1240 |
1240 |
1500 |
1500 |
1500 |
| Количество сит, шт. |
1 |
2 |
1 |
2 |
3 |
1 |
2 |
3 |
| Угол наклона, град. |
10-25 |
10-25 |
10-25 |
10-25 |
10-25 |
15-30 |
15-20 |
15-25 |
| Амплитуда колебаний, мм |
3...5 |
3...5 |
3...5 |
3...5 |
3...4,5 |
3...4,5 |
3...4,5 |
3-4
|
| Частота колебаний, Гц |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
| Мощность привода, кВт |
3 |
3 |
5,5 |
5,5 |
5,5 |
11 |
11 |
11 |
| Габаритные размеры (при угле 200), мм |
|
|
|
|
|
|
|
|
| длина |
2296 |
2200 |
3010 |
3100 |
3150 |
3890 |
4070 |
4070 |
| ширина |
1810 |
1806 |
2205 |
2207 |
2207 |
2895 |
1914 |
2825 |
| высота |
1605 |
1660 |
2070 |
2335 |
2460 |
1975 |
2755 |
3250 |
| Масса, кг |
795 |
900 |
1479 |
1870 |
2090 |
2410 |
2625 |
3239 |
Технические характеристики грохотов ГИС 51 - 54
| ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА |
ГИС 51
|
ГИС 52
|
ГИС 53
|
ГИС 54
|
|
Производительность по питанию
(в зависимости от крупности разделения), т/ч
|
20-220 |
20-250 |
30-300 |
750 |
| Крупность разделения, мм |
2...60 |
5-70 |
2...60 |
5-100 |
| Размеры просеивающей поверхности, мм |
|
|
|
|
| Длина |
4150 |
4650...4800 |
4750 |
6000 |
| Ширина |
1750 |
1750 |
1750 |
1830 |
| Количество сит, шт. |
1 |
2 |
3 |
4 |
| Угол наклона, град. |
15-25 |
15-25 |
10; 15-25 |
20 |
| Амплитуда колебаний, мм |
3-4,5 |
3-4,5; 1-2 |
3-4,5 |
3-5 |
| Частота колебаний, Гц |
16 |
16;24 |
16 |
12,5 |
| Мощность привода, кВт |
15 |
15 |
18,5 |
30 |
| Габаритные размеры (при угле 200), мм |
|
|
|
|
| длина |
4525÷4285 |
4570÷4830 |
4494÷4762 |
5960 |
| ширина |
3118 |
3155 |
3168 |
3680 |
| высота |
1750-2250 |
2520÷3240 |
2905÷3675 |
5080 |
| Масса, кг |
2380 |
3400÷3600 |
4420 |
8870 |
Производство грохотов ГИС
Получить качественное оборудование с индивидуальными размерами сит можно от производителя «Южно-Уральская промышленная группа». Грохоты «ЮУПГ» отличаются:
- увеличенной массой дебалансов, повышающей эффективность оборудования;
- уменьшение веса жесткой конструкции за счет использования легированных сталей;
- использование высокопрочных болтов и заклепок;
- конструкция виброузла обеспечивает быструю замену подшипников;
- применяются различные способы натяжения сит – расклинивание, продольные и поперечные планки, натяжные станции, в зависимости от требований заказчика.
Чтобы купить грохот ГИС, узнать стоимость оборудования, нужно позвонить по телефону +7 800 500 63 31 или написать на электронную почту sales@kep174.ru. Специалисты ответят на интересующие вопросы.
