Конвейер скребковый ТСЦ

В сельском хозяйстве для транспортирования в горизонтальной и наклонной плоскостях злаковых, семян подсолнечника различных других насыпных культур и грузов применяются конвейеры скребковые ТСЦ. Цепные конвейеры с погружными скребками позволяют перемещать вещества с плотностью нагрузки о 0,4 до 2,0 т/м³, и температурой грузов до плюс 70°С. Расположение скребкового конвейера может быть горизонтальным, наклонным (угол до 15°) и крутонаклонным (угол до 30°С и 45°С).

Применение конвейера ТСЦ в сельском хозяйстве, пищевой промышленности и других отраслях, где транспортируемые грузы имеют физико-механические параметры сходны с зерновыми, при этом изготавливаются конвейера из оцинкованной, нержавеющей стали или окрашенной. Направление перемещения у скребкового конвейера ТСЦ только одно из-за конструктивных особенностей. Для уменьшения деформации перемещаемых грузов конструкцией предусмотрено использование полимерных деталей механических устройств. Конвейер предназначен для работы при самостоятельной дозировке в загрузочную секцию, независимо от количества поступающих веществ в бункер.

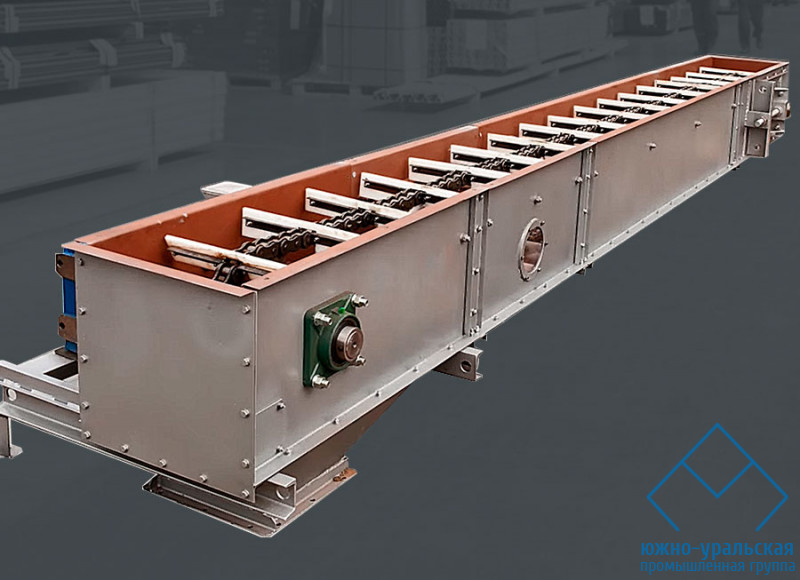

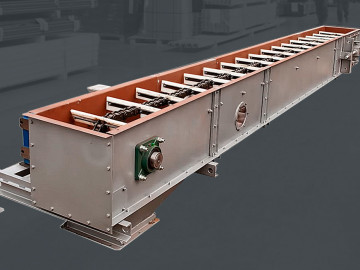

Конструктивно транспортер скребковый ТСЦ выполнен из прямоугольных стальных модулей. В зависимости от длины конвейера поставляется необходимое количество составных модулей, комплектующих и других принадлежностей. Тяговая цепь из полимерных материалов со скребками, перемещается между приводной и натяжной секцией. В каждом из модулей цепного конвейера установлены направляющие для ветвей цепи. В секцию с приводом устанавливается мотор-редуктор, который приводит в движение цепь в модулях. В устройства загрузки-разгрузки монтируются задвижки и затворы.

Основными механизмами и устройствами конвейера скребкового ТСЦ являются: приводная станция, линейные модули с толщиной стенок и днища до 10 мм, натяжная винтовая станция, тяговые цепи с толщиной боковых пластин до 8 мм, загрузочная и разгрузочная секции. Металлоконструкции конвейера позволяют использовать в различных производственных процессах. Повышенная прочность изделий исключают излом, скручивание и имеют устойчивость к резонансу и вибрации.

Для увеличения срока службы цепного скребкового конвейера ТСЦ и его основных узлов, а также повышения других свойств применяют:

• изготовление модулей из оцинкованной стали;
• устройство плавного пуска (увеличивает ресурс двигателя и цепи);
• частотный преобразователь (позволяет плавно регулировать скорость цепи и выполнить АСУ для цепного конвейера);
• мотор-редуктор ведущих производителей (уменьшение эксплуатационных расходов);
• покрытие днища конвейера различными полимерами (снижает деформацию транспортируемого груза и производимого шума);
• применение высокопрочных материалов при изготовлении цепи (исключают заклинивание и поломку при попадании предметов твердых и нехарактерных транспортируемым).

Конвейер скребковый ТСЦ может комплектоваться другими принадлежностями, в зависимости от требований режима и условий работы (боковой загрузочной секцией, усиленной тяговой цепью, шкафами питания и управления, смотровыми лючками и др.).

Применение скребкового транспортера ТСЦ допускается в производственных помещениях, на открытом воздухе, а также в отапливаемых помещениях.

Основные технические характеристики
