Винтовые конвейеры типа КВ производства Завода Аспирационных Систем, используют для транспортирования мелкофракционных (пылевидных), зернистых и мелкокусковых веществ, в горизонтальной и наклонной плоскостях при различных технологических процессах, в сельскохозяйственной и промышленной отраслях. Наиболее часто применяются на элеваторах и перерабатывающих комбинатах для перемещения муки, дерти, жома, сахарного песка, а также при производстве строительных смесей.

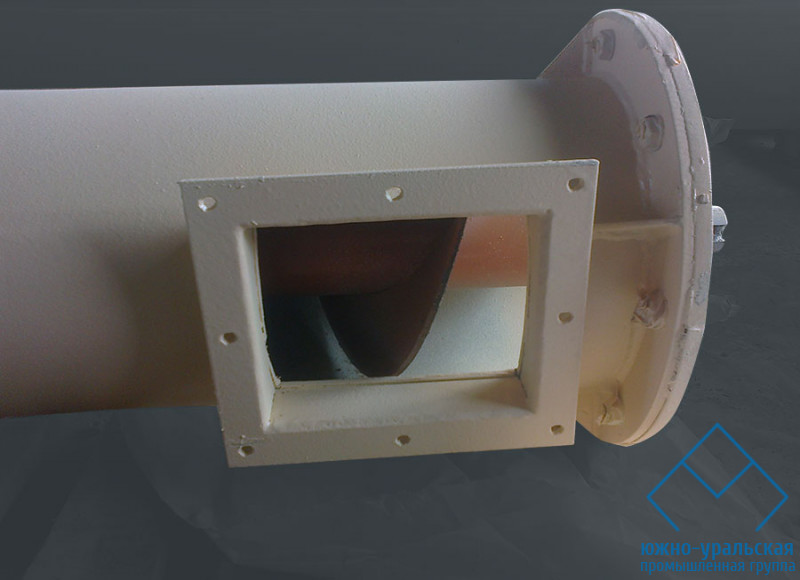

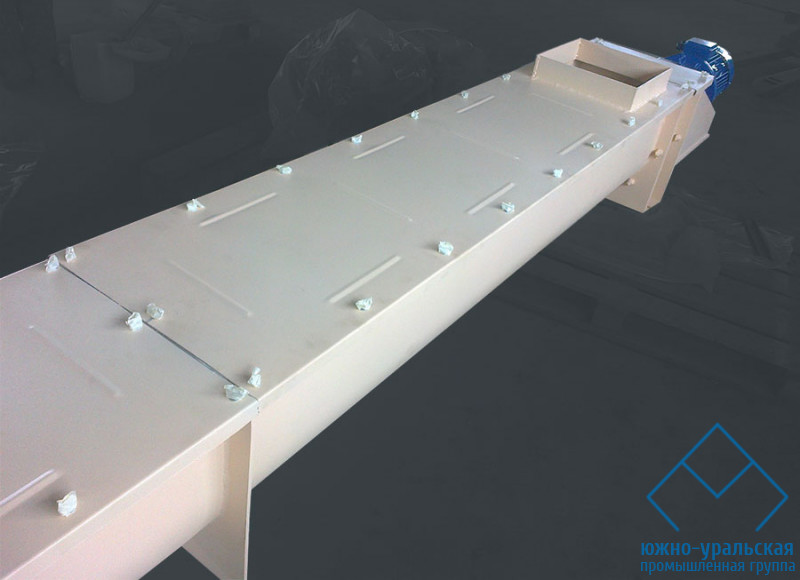

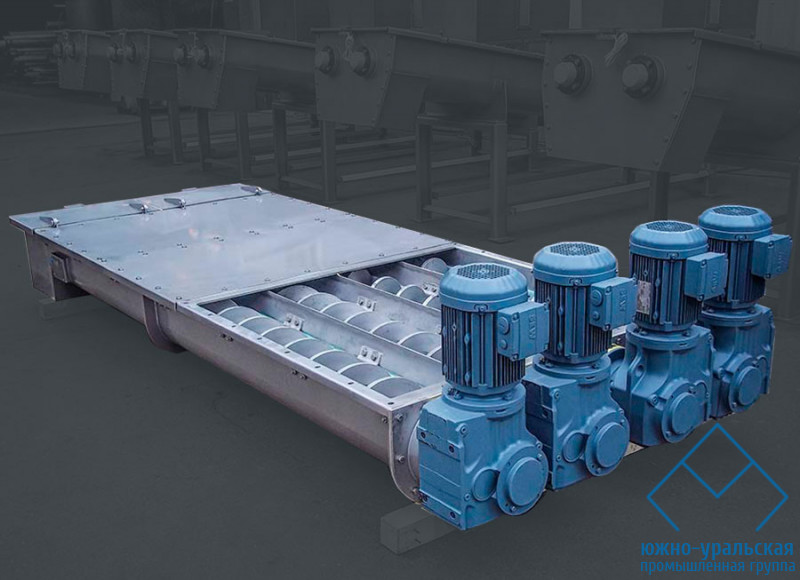

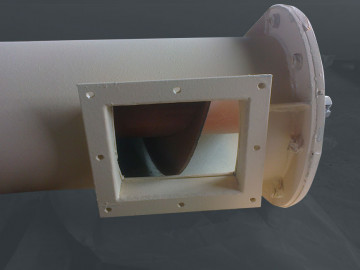

Винтовой конвейер КВ или шнековый питатель выпускается в двух основных конструктивных исполнениях – в желобе или в трубе. Транспортировочный механизм состоит из:
- рабочего винта (вращательное движение которого, обеспечивает перемещение груза);
- шнека (винтовой элемент спиралевидный или поворотных лопаток);
- подшипники (в зависимости от транспортируемого материала применяются качения или скольжения);
Рабочий винт вращается (направление движения вправо или влево) в закрытом желобе или трубе. Металл для изготовления трубы конвейера имеет толщину стенок от 3 до 10 мм. Спираль и поворотные лопатки, в зависимости от транспортируемого груза и необходимой производительности конвейера, изготавливаются из металла толщиной до 8 мм. Для увеличения срока службы конвейера устанавливаются подшипники, в соответствии с характером груза. Подшипниковые опоры выносятся за пределы секции шнекового питателя, что также влияет на увеличение срока службы конвейера.
Угол наклона винтового конвейера КВ находится в диапазоне от 0 до 45°. Диаметр трубы транспортера выполняется в стандартных размерах 160, 200, 250, 320, 400, 500 мм согласно таблице 1. По согласованию с заказчиком шнековые транспортеры могут изготавливаться нестандартных размеров – до 800 мм. Максимальная длина перемещения транспортируемого груза составляет 60 м. В зависимости от типоразмера шнекового питателя, производительность конвейера может быть до 140 т/час, при частоте вращения винта до 120 об/мин.
Приводящий механизм шнекового транспортера комплектуется мотор-редукторами отечественного или зарубежного производства, в зависимости от пожелания заказчика. ЗАС выполняет проектирование конвейера КВ согласно режиму их работы и перемещаемого груза.
Таблица 1 – Технические характеристики винтового конвейера типа КВ (шнек в желобе)
| Параметры |
Типоразмер конвейера |
| КВ-160 |
| Диаметр винта |
160 |
| Шаг винта |
160 |
| Максимальная длина транспортирования, м |
До 60 |
| Производительность конвейера, т/час |
От 5 до 140 |
| Частота вращения винта, об/мин |
От 15 до 120 |
| Привод конвейера на выбор |
SIEMENS, BONFIGLIOLI,SITI, BAUER, 4МЦ2С |
| Мощность привода, кВт |
От 1,1 до 37 |
| Угол наклона, ° |
До 45 |
| Тип винта |
Сплошной/лопаточный |
| Длина без промежуточной опоры, max мм |
До 7000 |
